9A3AQ ex YT2AQ ex YU2RIZ 10GHz HISTORY
|
ŠIROKOPOJASNI RTX 3cm |
|
1985 |
| Pocetak izrade WBFM, MF 30MHz, Gunplexer MA86656 D, furda iz Cajevca-bez diode, Gunn diode iz Birkita-London via Chris Cviic, iluminator Horn l=20mm , G=10dBd, antena „dish“ 60cm ( „dish“ citaj kvrgoloid=lavor poklon od YU2RGO, boomerang (XO30MHz na 1N23 u valovodu) |
|
1986 |
| Testiranje u Grbama ( Miki-YU2IQ, Branko-YU2YT,Ljerka- YU2SUM) |
|
21.10.1987 |
| prva veza WBFM , ODX WBFM 15km Precko-Sljeme |
|
1993 |
| QSY..... ukupno održano cca 20 QSO |
|
LINEARNI USKOPOJASNI TRV 3cm |
|
1991 |
| pocetak izrade trv ( od projektiranja pcb... ) |
|
1993 |
| 9A3AQ trv-v1 ( rješenja prema DB6NT i I3OPW ) |
|
28.5.1994 |
|
Prvi 9A-9A SSB qso sa 9A2EY (trv SSB elektronik )1985 |
|
1994 |
| izložba 70 god RKZ izložen trv-v1 |
| od OZ1UM dobivena antena PROCOM 48cm |
|
1997 |
| duoband transverter 6+3cm=v-2 |
|
1998 |
| uz duoband transverter i duoband modificirana antena PROCOM 10GHz |
|
1999 |
| izraden novi oscilator ( OCXO DF9LN + multiplikator , smd s helixima ) |
|
2001 |
| PVC kutija za krov ( HIMEL CLIP2722_220x270mm ) sve u kutiju, antena 90cm, elevacija trv-v4 |
| PP3cm DB6NT&DF9LN ; trv-v5a |
|
2002 |
|
PA3cm 9A3AQ ; trv-v5b |
|
2003 |
|
OCXO3cm / DF9LN ; trv-v5c |
|
2005 |
|
DB6NT trv3cm trv-v61985 |
 |
 |
 |

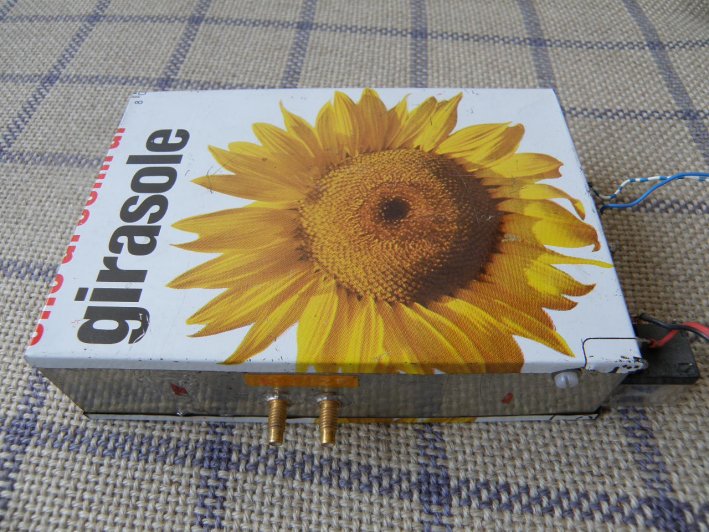

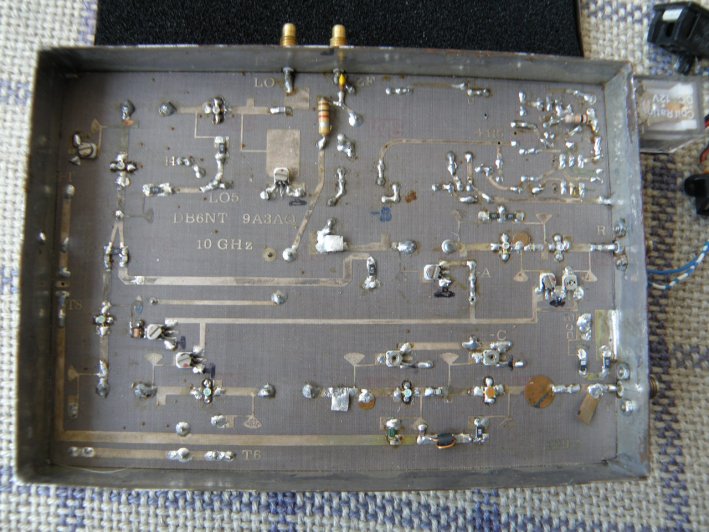

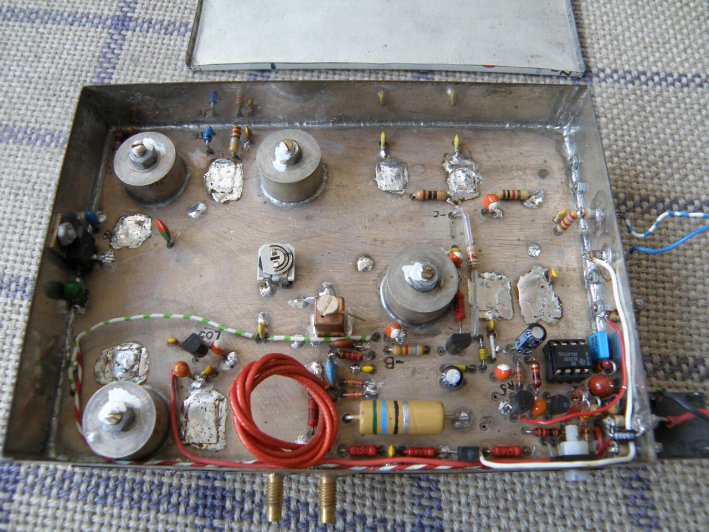

| 10GHz trv-v1-zatv_1993 | 10GHz trv-v1-otv gore_1993 | 10GHz trv-v1-otv dole_1993 |
 |
 |
 |

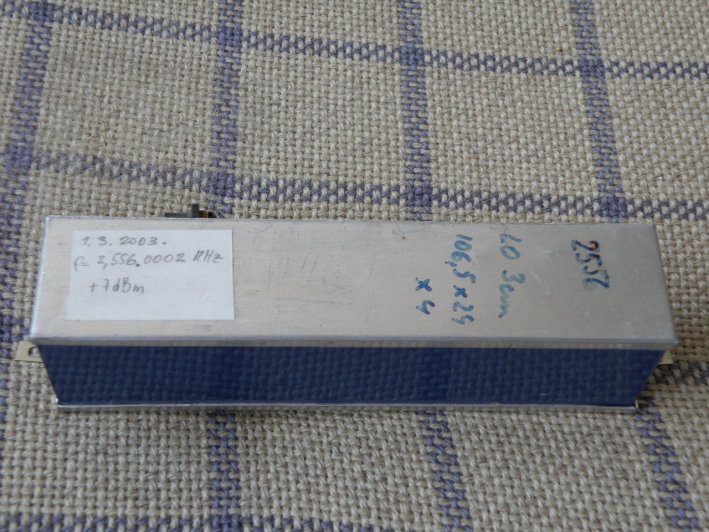

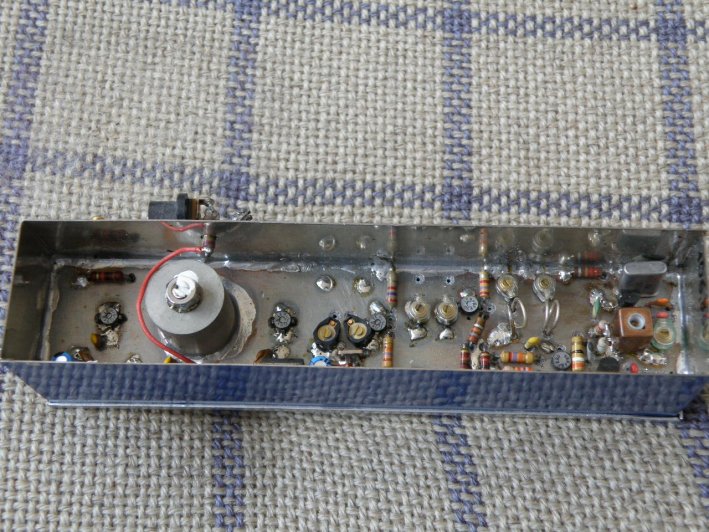

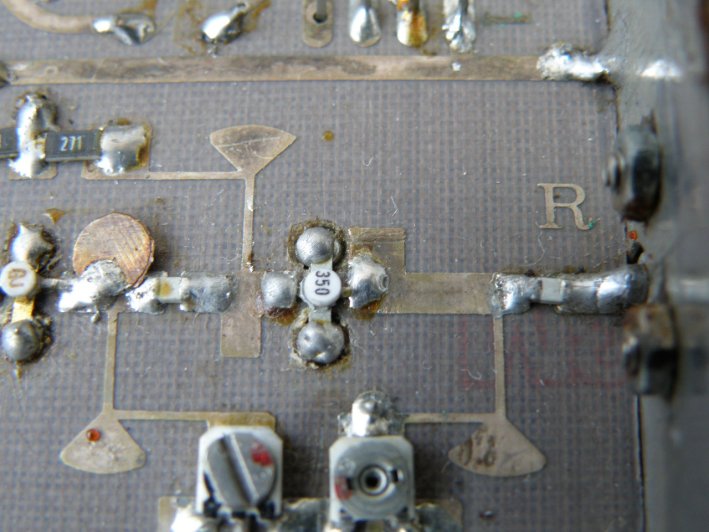

| 10GHz trv-v1-ulazni tr_1993 | LO3cm-zatv_1993 | LO3cm-otv gore_1993 |
 |
 |
 |

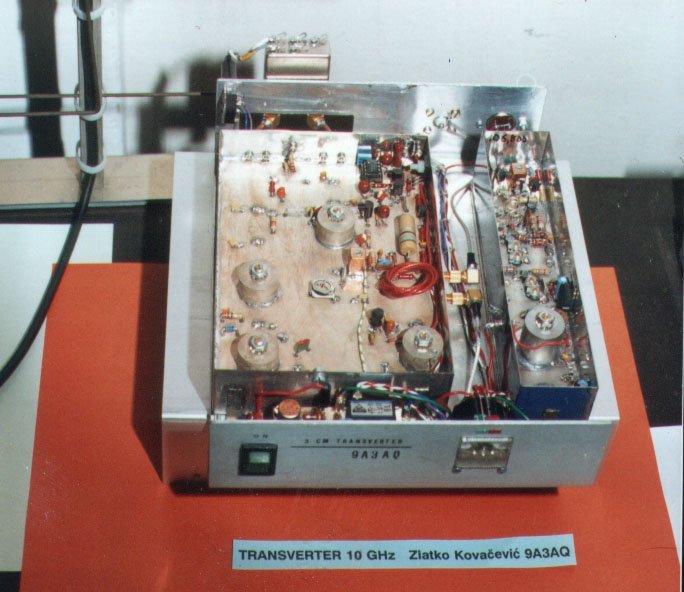

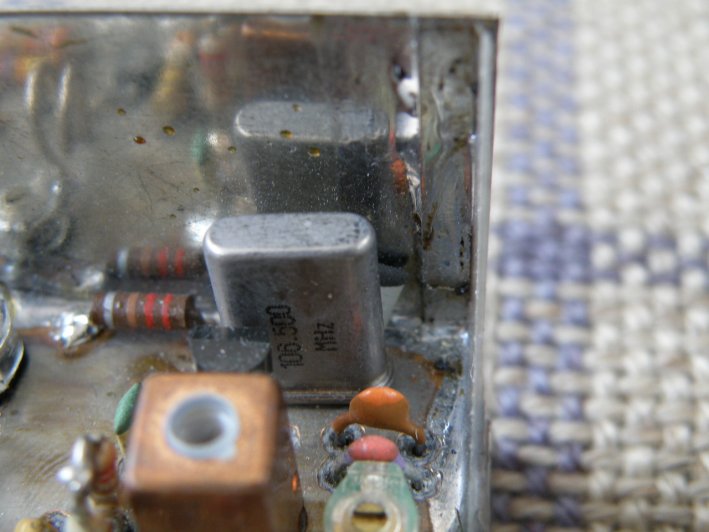

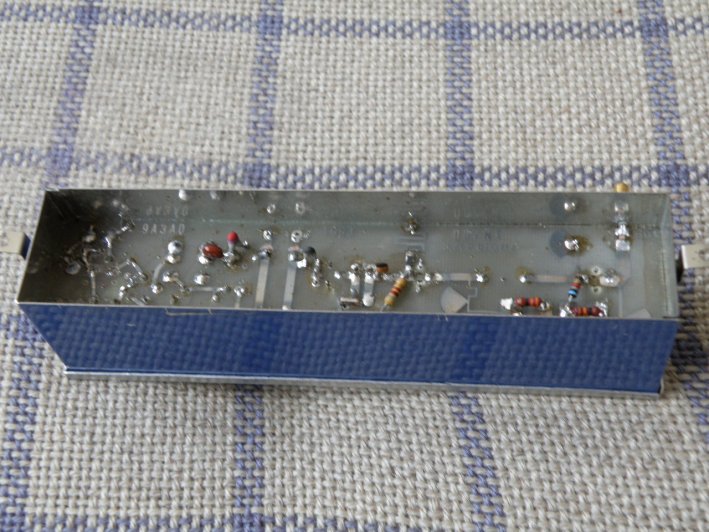

| LO3cm-otv dole_1993 | LO3cm-xtal_1993 | 10GHz trv-kpl-v1_1994 |
 |
 |
 |

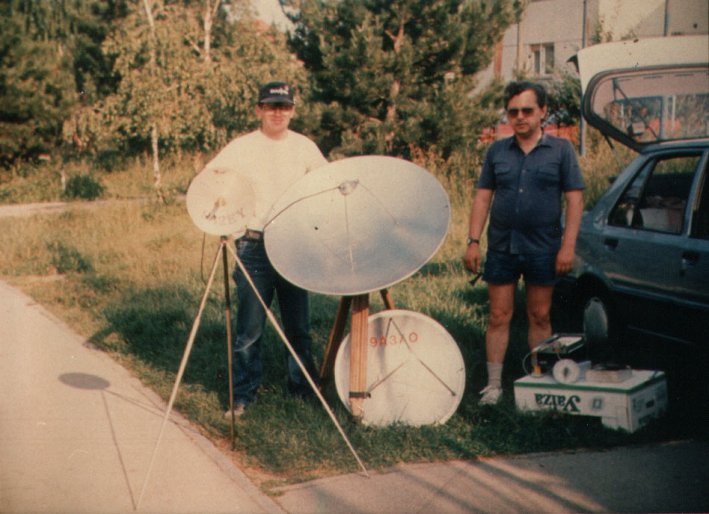

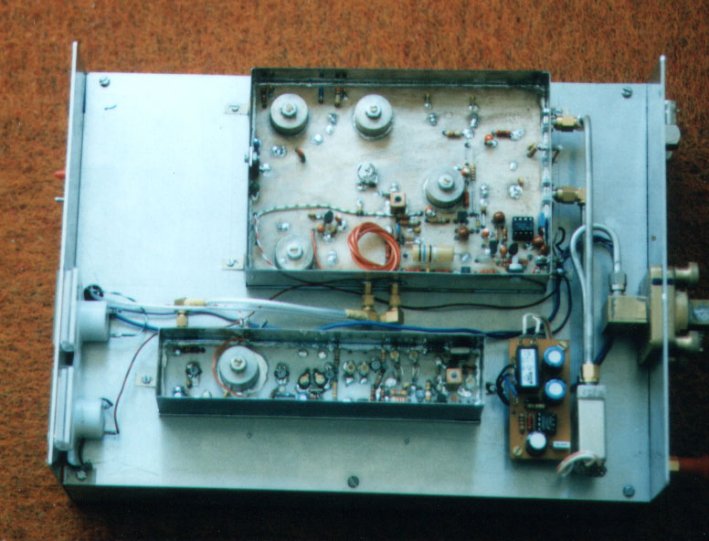

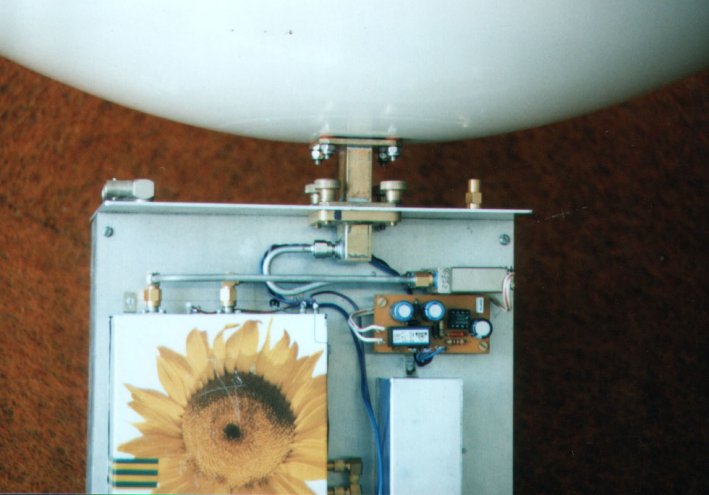

| 10GHz first 9A qso 9A3AQ+9A2EY_1994 | 10GHz trv-v2_1997 | 10GHz trv-v2+ant_1997 |
 |
 |
 |

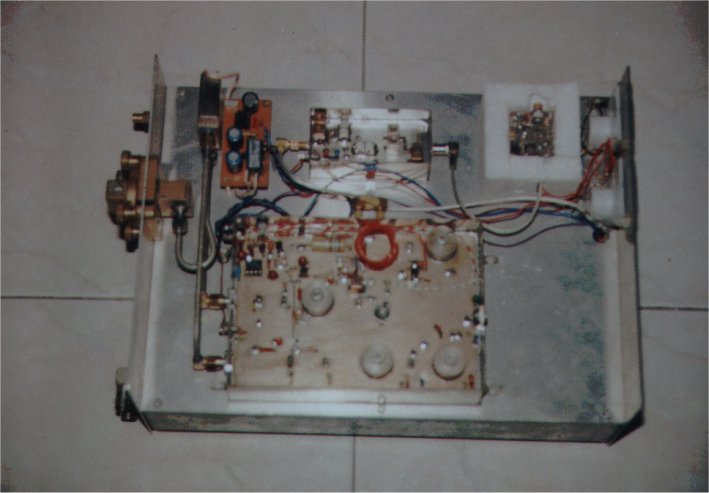

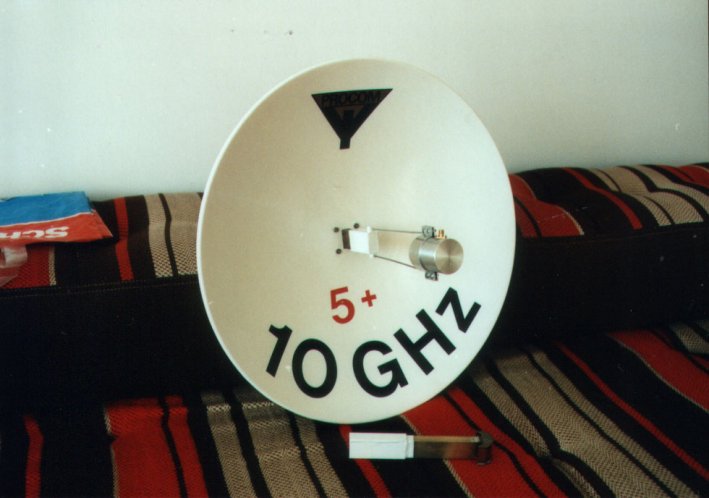

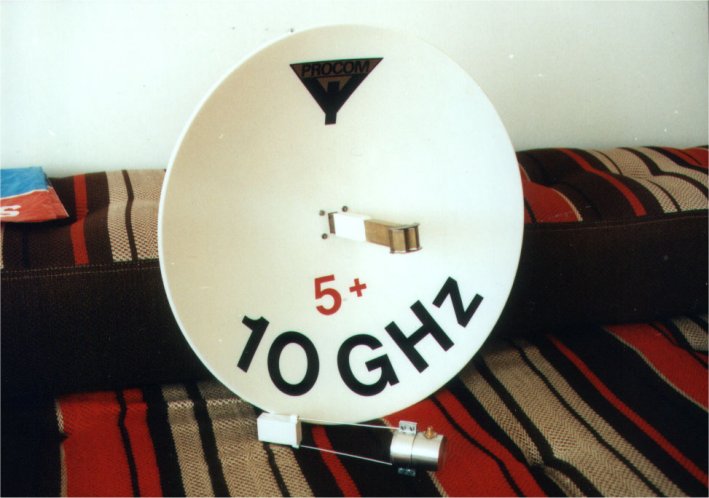

| Procom 10GHz modif 5GHz_1997 | Procom 10GHz modif 10GHz_1997 | 10GHz trv-v3_1999 |
 |
 |
 |

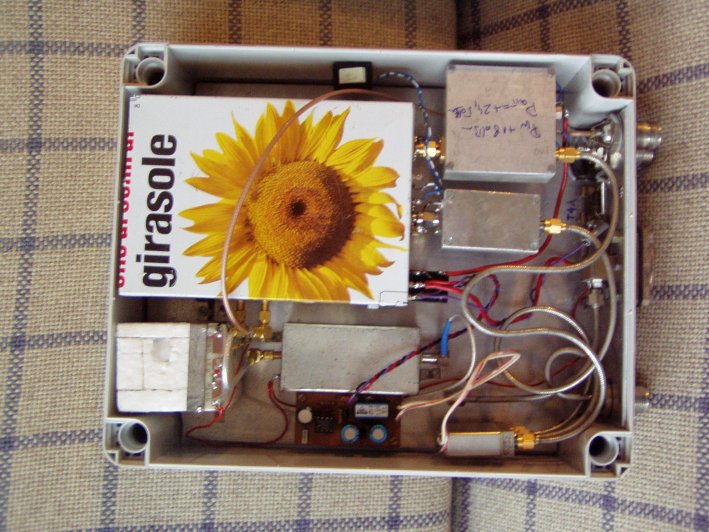

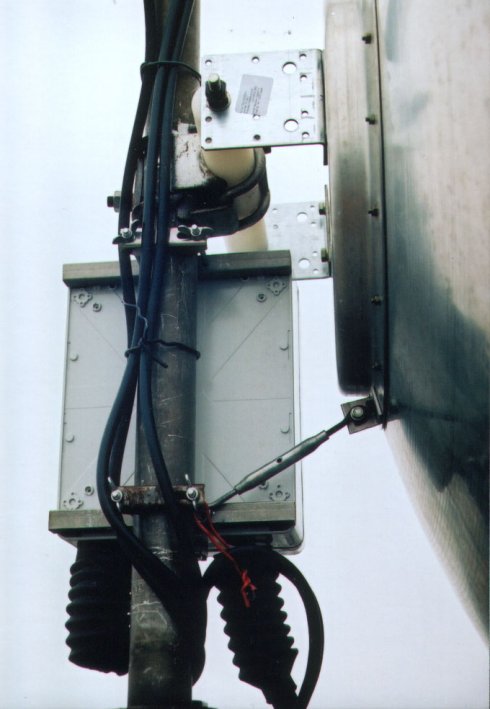

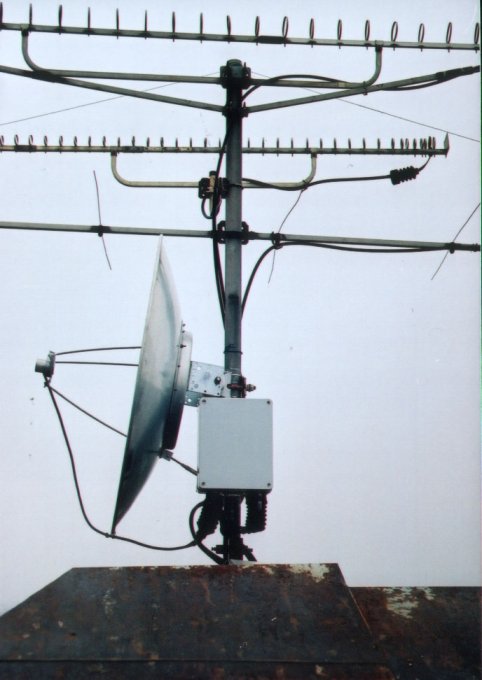

| 10GHz trv-v4+ant_2001 | 10GHz trv-v4+elevacija_2001 | 10GHz trv-v5c-kpl-zatv_2003 |
 |
||

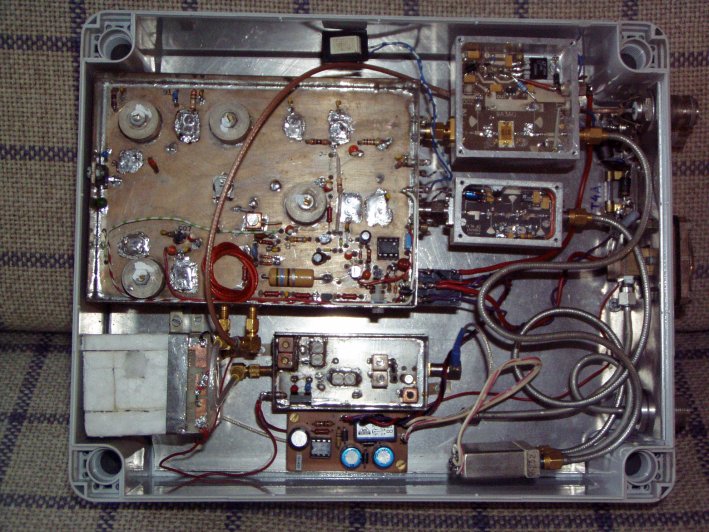

| 10GHz trv-v5c-kpl-otv_2003 | ||
 |
 |
 |

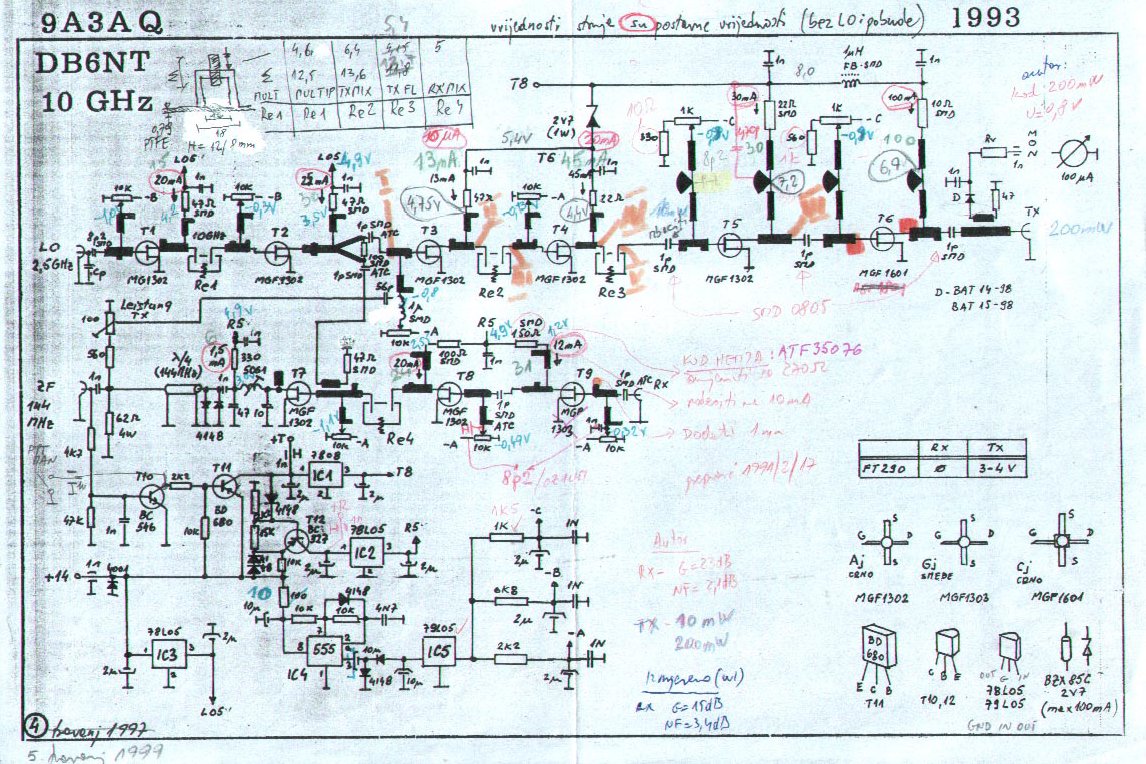

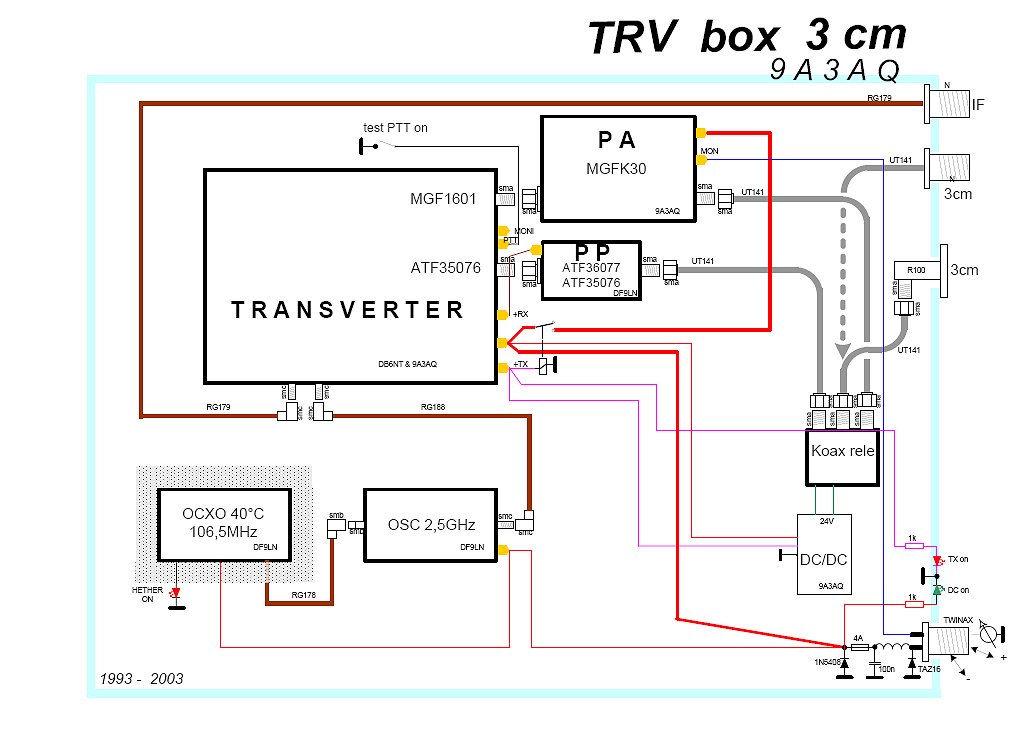

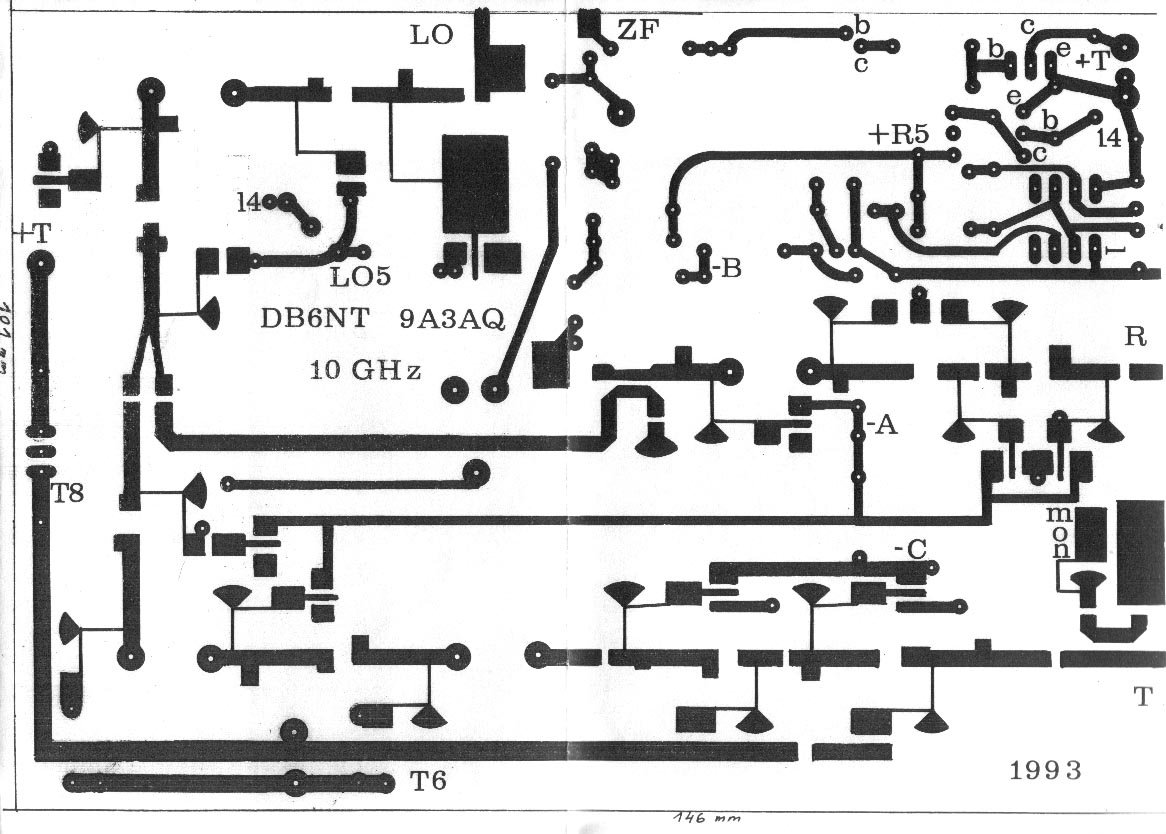

| TRV BOX 3cm blockshema_small | TRV 3cm shema_small | TRV 3cm pcb |
 |
 |
 |

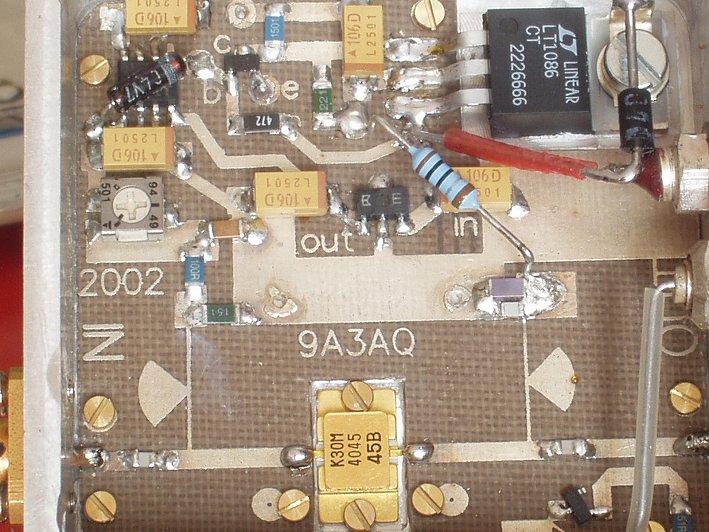

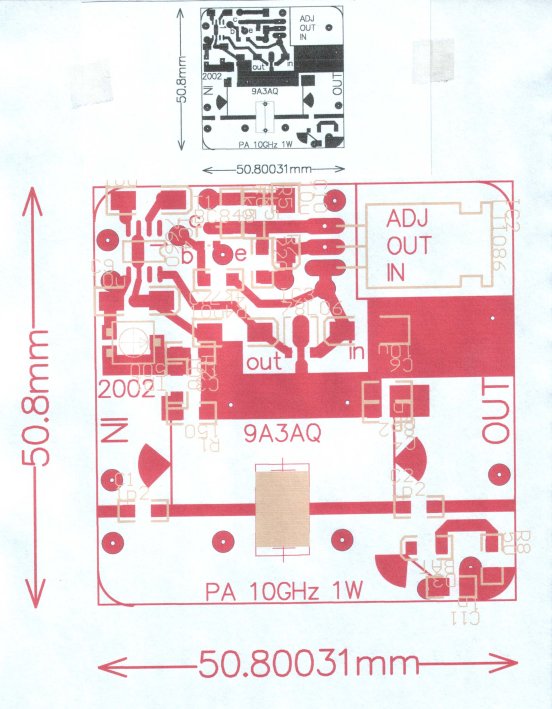

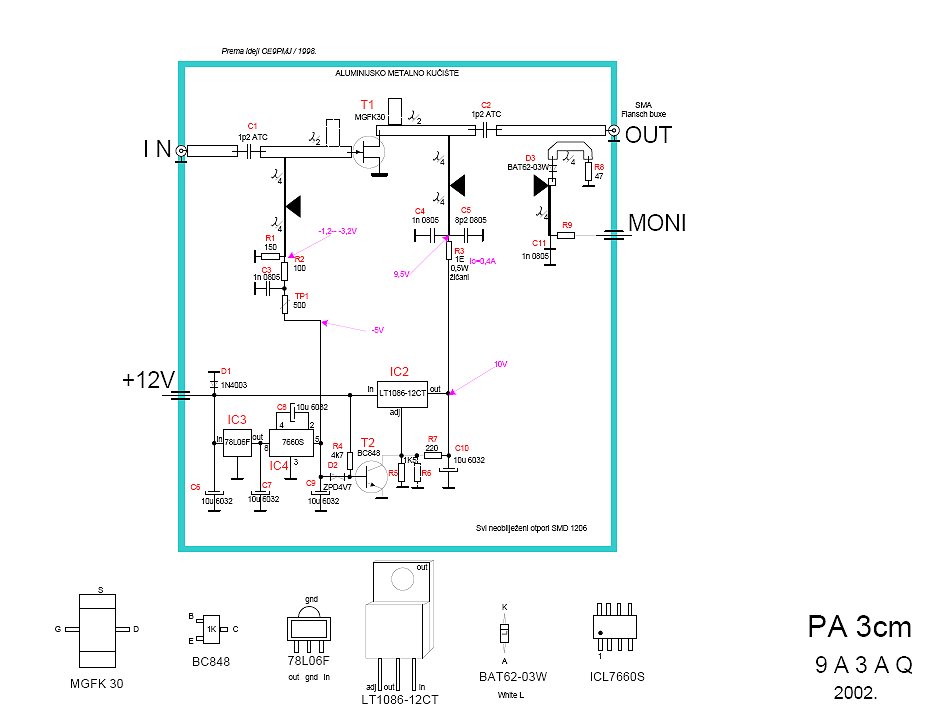

| PA 3cm shema | PA 3cm 9A3AQ_pcb | PA3cm 9A3AQ |
