12,4mm ili 24GHz prvi QSO u 9A by 9A3AQ

Poslije više intenzivnih pokušaja, posebno tokom Zagrebackog UKV natjecanja 1999 i tokom Hrvatskog ljetnog UKV kupa 1999 , održana je prva veza na 24 GHz ( ili na valnoj dužini od 12,4mm ) iz 9A.

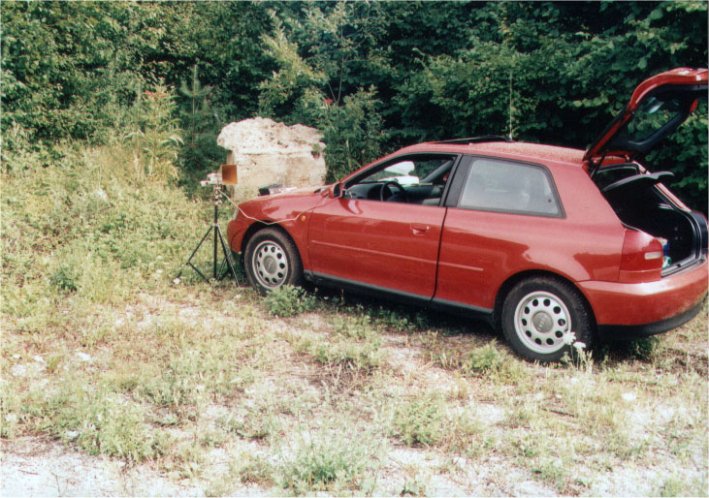

Veza je održana dne 12.8.1999 u 1342 UTC iz okoline Pasjaka ( JN75CL ) sa postajom S57UUD koja se nalazila na vrhu Starod-cca 790mnm ( JN75CM ). QRB je oko 5 km.

S57UUD antena: parabola promjera 90 cm

odašiljac: cca 70 mW

prijemnik: NF = 0,5 dB , sa subharmonickim miješanjem

bazni RTX: IC202

9A3AQ antena: horn 20 cm , cca 25dBi

odašiljac: cca 0,3 mW

prijemnik: NF = 10 dB , sa subharmonickim miješanjem

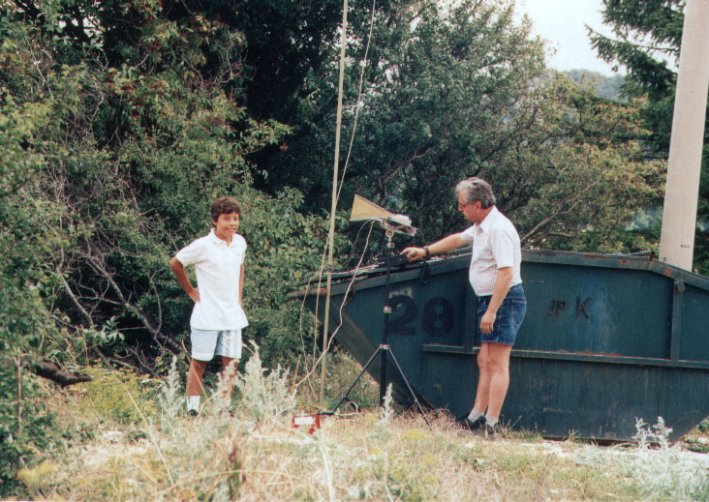

Nova prilika za isprobavanje ove opreme i povecavanje QRB bila je tokom natjecanja FERAGOSTO 1999. Sa istom opremom sa strane 9A3AQ održana je veza sa S51JN/p. S51JN/p se nalazio pored planinarskog doma na Slavniku –1028mnm ( JN65XM ) , a 9A3AQ na obroncima Ucke , pored sela Vela Ucka –951mnm ( JN75CH ) . Veza je održana telegrafijom uz razmjenjene raporte 599001 / 519016 .U ovom slucaju QRB je bio citavih 30,3 km. ( Prema IARU multiplikatoru ovo je ekvivalentno QRB od 3030 km na 144 MHz ). Oprema kod JN bila je vrlo slicna opremi koju je koristio S57UUD. Novi znak i nova zemlje na 24 GHz izazvali su interes za QSO i u Italiji, ali pokušaji sa I3DRE/IV3 i I3OPW nisu urodili plodom. Nešto treba ostaviti i za iduci GO.

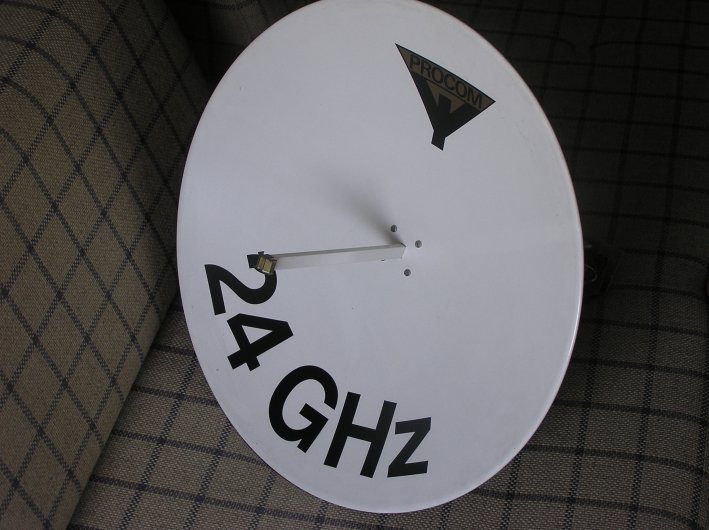

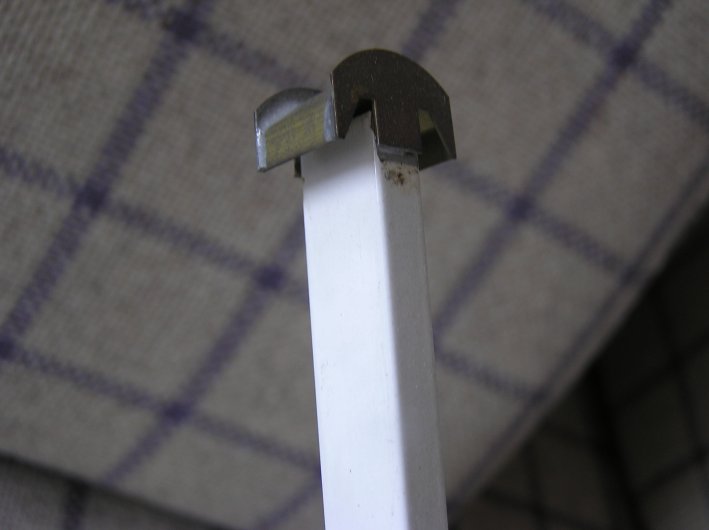

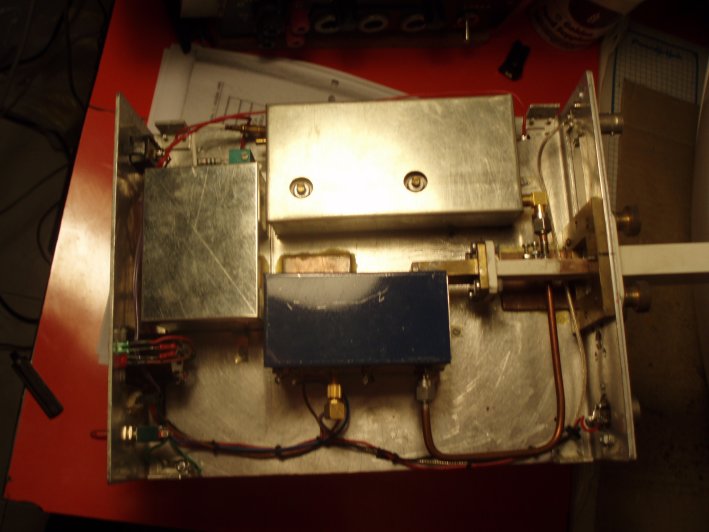

Pregledom poklonpaketa ( 55x55x70 cm ) koji mi je poslao 26.9.1994. OZ1UM ( TNX Bjarne ) inace vlasnik svjetski poznate firme PROCOM, sa kompletnom antenom za 24 GHz PROCOM D=48cm, F/D=0,4, #00810 i dokumentacijom pod nazivom “ LMT24-1 “ o njegovoj verziji transvertera ( prema DB6NT ) pala je odluka za “penjanje” na još jedan QRG više ( do u meduvremenu osvojenih 474 THz ima još dosta šupljega ). Želja mi je bila što jednostavnije i što prije izaci na 24 GHz. Prihvaceno je kao najjednostavnije rješenje transverter ( DB6NT verzija MK2 ) sa pripadajucim oscilatorom na polovicnoj frekvenciji tako da RX radi u subharmonickom mješanju. Odabrano rješenje tehnicki je jednostavno (ili je to onda barem izgledalo, ali...).Da bi se što manje opteretio crni fond, odlucio sam nabaviti samo plocice, a ostalo prikupiti sam. Opet je zvonila bojazan u podsvijesti da se prodaju samo probrani tranzistori, ali covjek nikada nezna i možda bude srece da njegovi nisu probrani ?!

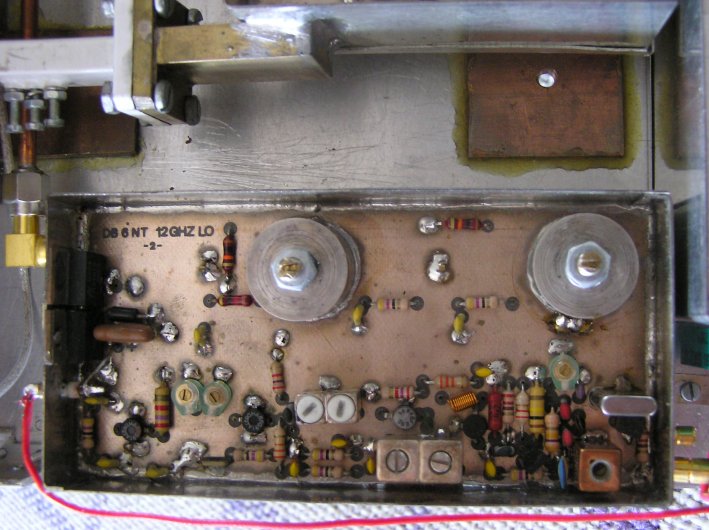

Sastavljanje transverteraje pocelo krajem 1995 sa LO kada su stigle plocice ( TNX S51ZO ) i strateške diode za mixer. Sve je bilo lijepo dok se lemilo, ali onda je trebala na kraju ispasti neka frekvencija sa nekim izlaznim nivoom. Podešavanje se vremenski razvuklo, jer nikako pronaci rupu gdje su upali dBm. Nažalost opet se potvrdila prica da meni nedostaju ti neki dBm i to oni zadnji. Nekim cudom 18.2.1997. na kraju je na pravoj frekvenciji (12 GHz) ispalo +12dBm i ni kap više. Daljni pokušaji ( opet dugotrajni ) za povecavanje nivoa bili su bezuspješni, iako su svi elementi izgledali živo i zdravo. Niti klecanje nije pomagalo ! Jedina olakotna stvar kod ovog LO bila je da je krajnja frekvencija tocno odgovarala 98 umnošku one frekvencije koja je pisala na XTALu. Kako, neznam ( ili tu još ima necega iza flanjke ) ! Mislio sam ( a na kraju je ispalo da je to bilo krivo ) da ce bar za proboj na band biti dosta +12dBm, a poslije cemo cijediti ! Špijunaža na bandu i hamfestima javila je da slicne probleme imaju i drugi pokusni kunici ( S57UUU i S57UUD ). Logicno je bilo da je to sve utjecalo na ubrzavanje lemljenja mixerskog dijela. Ovdje su bili stvarno sitni dijelovi, a posebno me je bio strah za diode ( nema rezerve ). Problem sitnih dijelova i potrebnih dodatnih ocnih predpojacala riješen je dodatnim naocalama ( TNX S57C ). Covjek se ipak najkomotnije osjeca sa dodatnim naocala nego sa lecom montiranom na svjetiljci , a osim toga je i bitno jeftinije. Biokularni mikroskop je za sanjanje. I tako sa IF (144MHz-+27dBm) + LO ( 12,5GHz-+12dBm) ispao je dne 23.4.1997. prvi signal na 24 GHz.Za sva mjerenja koristio sam SA HP 8592 B , koji papirnato ide do 22 GHz. Ali uz nesto veci SPAN, vidljiv je na desnom rubu ekrana i signal od 27,1186 GHz. Vidljiv je bio i zrcalni signal, ali problem rješava filter koji se nalazi zajedno na dovodu u antenu i to je bilo u drugom planu. Sada je bio krajnji rok da Ivan iz Tesle na CNC završi izradu flandi i ukruta za prihvat antene.Neki provizorij nije dolazio u obzir, jer se ipak prema PROCOMovoj anteni ( TNX OZ1UM ) treba ponašati sa respektom. Sve sam krajem 1998 skompletirao u kutiji od bivšeg transvertera za 10 GHz. Za fiksiranje kompleta odabrao sam ( privremeno? ) jedino što sam imao slobodno, a to je bio foto stativ ( TNX mr.Lalic ). Pobudni uredaj bio je dobri stari FT290R. Znaci ja sam QRV za test na 24 GHz, a najbliži korespodent bio je Gigi S51JN. Mare S57UUU još nije bio QRV. Reinchardt OE8MI bio je u slicnoj situaciji kao i ja. Iz fiksne lokacije nije imalo smisla niti pokušavati, znaci treba provjeriti “ ali še na planincah sonce sja “. Uživo prvi pokus bio je sa Sljemena (odašiljac HRT ), i to u doba Zagrebackog UKV natjecanja 1999. Nakon duge pauze u amaterskoj posjeti objektu, ponovo se pokazalo da je na objetu prisutan strahoviti šum što i nije cudo, obzirom na silne kW profi TX, a obzirom na blizinu i na silne itermodulacije . Na 1,3GHz S metar je bio stalno na 59+70dB. Izlet u prirodu pokazao je još neke konstrukcione detalje ( oko azimuta, sidrenja ) što bi se moglo doraditi. ( sve napravljeno kako se moglo najbolje ) Pokušaj na 24 GHz sa OE8MI nije išao niti u jednom pravcu, ali je išlo slabo i na 5 i na 10 GHz.( Možda Reinchard ni nije bio u dobrom položaju prema meni ). Gigija nisam cuo ni na 10 GHz ( gdje je “njegova” snaga 1W i veliki lavor ) Poslije sam vidio da je profil Slavnik- Sljeme zatvoren sa nekoliko „tisucaka“ , pocev od Gere/Trdinovog vrha, Kocevskog roga , pa kod Idrije..... Znaci, jedino rješenje je ici bliže korespodentu. Najmanja razdaljina bila bi prema Gigiju i “vidio se u šalici kave “ put u Istru. Što sam ponovo mogao odabrati nego poznati objekt HRT Ucku, a kao termin odabran je Hrvatski ljetni kup1999 ( srpanj ). Tokom ctesta svi drugi bandovi išli su UFB ( novi signal izazvao je interes u susjedstvu ). Sva tri pokušaja na 24 GHz sa Gigijem su bila bezuspješna. Gigi je stoicki , s obzirom na svoje visoke godine podneo nošenje 100 metara kompletne opreme iza zgrade ( TNX Gigi ) . Ipak kao trajna uspomena sa Ucke ostale su opekotine ( sa krastama na granici 2 stupnja ) od prevelikog i predugog izlaganja suncu. U žaru tekme prvi dan nista nisam osjecao, a drugi dan je bilo kasno. Niti suncobran nije pomogao. Ja sam mislio da je samo toplo , a na UV sam zaboravio. Prema meteorološkom mjerenju bilo je 34°C ( u hladu ! ), a na suncu je sigurno bilo i preko 40°C. Sve je na kraju jako slicilo sa onim “mackom na vrucem limenom-betonskom krovu “. Poslije povratka u Zgb, opet kontrola na SA. Nivoa ima samo +4dBm.?! Kako je sad nestalo onih 8 dBm ?! Nikako opet doci natrag barem na +12dBm. Ponovo ostaju snovi o +16dBm , kako je to napisao DB6NT. Ma ipak bi trebalo biti dosta za vezu ! Usput mala korekcija frekvencije, koja je bila blizu ( cca 50 kHz odstupanja na 24 Ghz) Prilika za ponovni pokušaj ukazala se za vrijeme BEACON srecanja u Murskoj Soboti, 17.7.1999. Sve dogovoreno telefonom sa S51JN za SKED u 930 sati. On ce se sa ekipom smjestiti oko Ormoža ( selo Krn 200 mnm JN86BK ), a ja u okolini Križovljan grada ( repetitor HRT Brezje 150mnm JN86BJ, prema sjecanju bio je gola lokacija sa strujom ) i treba zapravo “prebaciti signalom “ Dravu.

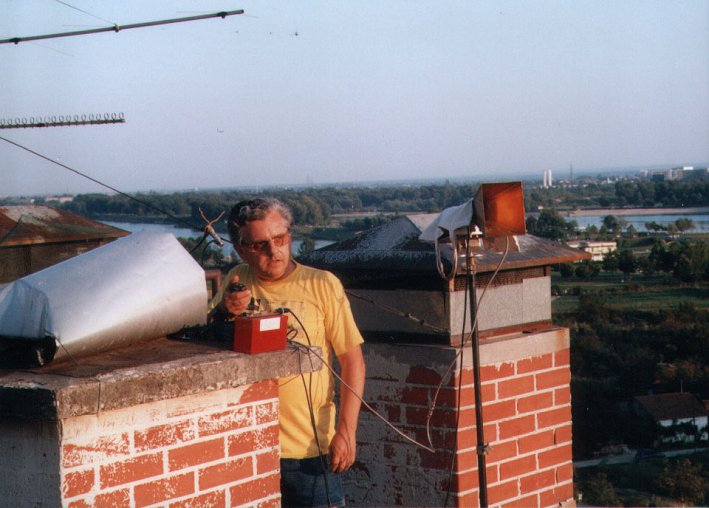

Kada sam, sa Vladom-9A2NV, došao do repetitora pokazalo se da je u meduvremenu ( 7 godina od zadnje posjete ) repetitor zarastao u visoku vegetaciju i šume a i kukuruza, pa je nabrzinu trebalo pronaci nešto prikladno.Pada na pamet dravski nasip. Ni poslije više pokušaja nismo pronašli pravi put do nasipa i završili smo na goloj njivi odakle se vidjela žuta kuca na Krnu. Nažalost ponovo ništa od veze na 24 GHz. Pada brza odluka o nošenju transvertera preko meje. Pa i tako imam CEPT ! Nadam se da vjerojatno mejaši neznaju da CEPT igra samo do 1,3 GHz. U CEPTu nigdje ne piše da i uredaji moraju biti ispravni... hi. Uz uredno prijavljivanje svih foto igracki prijavljujem i “ARS sa priborom” i sve prolazi bez problema. Na SRECANJU, poslije UFB prezentacije S53MV i S53WW, demonstracija rada SA prema S53MV uz dodatke od S57UUD. Kao dobro “žrtveno janje” bio je moj LO. Pokus je pokazao da ni ono malo signala koji sam izmjerio više ne postoji i na ekranu osciloskopa bila je cista trava. Signal iz Gigijevog transvertera izgledao mi je u onoj travi kao sekvoja. Kako i gdje sam izgubio one dBm nije mi ni danas jasno. Kroz razgovor ispalo je da ni Mare nije stigao do 40mW spominjanih kod DB6NT. Dare je problem, riješio nabavom novog LO prema verziji MK3. Gigi se samo smješkao na pitanje o dBm iz LO. Moju razocaranu facu srušio je do kraja Daretov prijedlog, da ce on riješti stvar kod sebe i da poslije srecanja idemo zajedno u Kacice. Normalno je da sam na prijedlog pristao ( sa odgodom mog prisustva u akciji ).

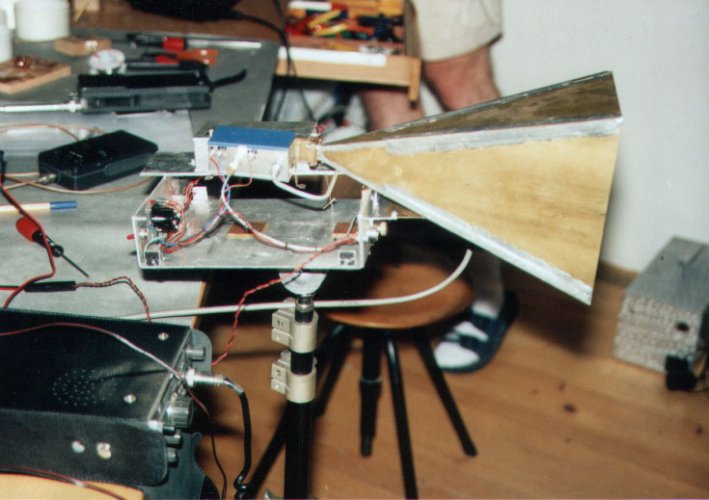

I tako je došla sezona GO 99 i konacno odredište u Mošcenickoj dragi. Do Kacica je cca75 km i sa Daretom pada dogovor za susret 12.8.1999.i za oživljavanje pacijenta, a za vrijeme Feragosto ctesta pokušaj prve veze S5-9A. Radi gužve oko svog posla nije Dare ništa uspio napraviti na pacijentu u vremenu od Beacon srecanja. I bolje, barem cu vidjeti tehniku reanimacije ! Uz put 12.8. prema Divaci opet koristim na Pasjaku CEPT i prijavu-deklaraciju mejašima sa istom formulacijom. Priredenu parabolu nisam niti nosio, jer mi nije trebala.za prvi dio dogovora. Pronalazim Kacice ( JN75XP ) uz navodenje na 2m. No i Dare „nije“ bio od rijeci i ipak je nešto napravio neposredno prije mog dolaska ( preminuo je jedan MGF1502-T5, trebala korekcija radnih tocki T3 iz A klase u C klasu, slicno i sa T4, umjesto MGF1502 stavljen ATF35076 ). Poslije štimanja ispao je nivo iz LO od 28mW ili +14dBm. Kako je sada tehnika ispravna, pokus sa opremom UUD na QRB od 7m ( labos-radiona) pokazao je da je održavanje veze moguce. Ali da oscilator baš nije UFB. Em putuje, em nikako da se stabilizira radi temperature i signal jodla ( pa i normalno kada je u S5 ! ). Za silu, tako može ostati jer sve to nije u takvoj mjeri da je SSB nerazumljiv. Moj transverter se kompletira sa starim UUD hornom ( ja bi rekao starim dobrim hornom ) dužine cca 20 cm ili dobitka od oko 15 dB. Zbog poslovnih obaveza UUD ideja o pokušaju veze S5-9A tokom natjecanja Feargosto morala se promjeniti ( a tako sam priredio sve karte, razradio potencijalne lokacije, odredio lokatore i odredio smjerove za Slavnik, Žbevnicu, Orljak, Velu Ucku. Sam vrh Ucke mi se zgadio radi jake VF prljavštine komercijalnih TXa < S metar je bio stalno na pola skale >, a i ostao mi je u “vrucoj “ uspomeni) . Radi brzine pada odluka “ nešto realizirati oko granicnog prijelaza Pasjak, jer se broji datum veze a ne QRB “. U S5 odabrana je lokacija pored mjesta Starod i nju smo Dare i ja pregledali ( cca 15 min pješke od sela ) i pronašli proplanak otvoren prema Pasjaku. Sa vrha se dobro vidio i proplanak iza granicnog prijelaza u 9A i to bi trebala biti moja lokacija. Zatim je 24 GHz opremu UUD izneo na vrh uz pomoc UUD/x i UUD/xyl, a ja sam krenuo preko meje. Mejaši su prihvatili deklaraciju ( sa zadovoljstvom je poderali ) i bili žalosni kako nema špeceraja u autu. Dolaskom blizu proplanka na 9A strani shvatio sam da se na vrh nemogu popeti autom i ostala je jedina mogucnost u neposrednoj blizini ceste postaviti “ igracke sa UUD hornom na stalku“. Ovo je sigurno djelovalo na povecanje sigurnosti odvijanja cestovnog prometa ( Hi), jer su padali komentari vozaca u prolazu “ pa zar i tu treba mjeriti brzinu ??? “. Brzo sam se javio na 144,500 da sam spreman. slicno je bilo i u deželi. Onda je Dare pustio signalcinu (80 mW na 24 GHz + parabola 90 cm ). Culo se se 59 bez problema. Znaci da LO ipak radi, a sada je bilo pitanje povratnog signala. I ta dilema je za kratko vrijeme riješena, jer je Darko javio da me cuje sa 53. No poslije korekcije antene i moj “signalcic” kod Darka je narastao na 59.

I tako možemo reci da je 12.8.1999 u 1542, po lokalnom vremenu, izmedu JN75CM i JN75CL

Koliko mi je poznato ranijih pokušaja na WBFM 24 GHz bilo je u YU3 još davne 1982 ( ODX 5 km ) , prve veze uskopojasno na 24 GHz u S5 održane su 1997 ( ODX 4 km ) , a u 9A do sad ništa. Inace svjetska premijera uskopojasne radioamaterske emisije na 24 GHz bila je 1975 u USA. Svjetski rekord za zemaljsku vezu trenutno drže Francuzi i on iznosi 398 km. Poslije kratkih cestitki pao je dogovor o “zalijevanju” veze na 9A strani.Darko je ostavio sve svoje 24GHz igracke na S5 strani, da ne izaziva vraga i kompletna ekipa UUD brzo je stigla u 9A.U Euromotelu kod Rupa zalili smo ovih ( za mene ogromnih) 5 km. Koliko je sve jednostavno izgledalo, ipak je bilo teško i bez pomoci UUD ( TNX Dare ) pitanje kako i kada bi prica završila. Sada je bio red pokušati u toku Feragosta sa više vremena povecati QRB. Nakon proucavanja i knjige Poljak: “Planine Hrvatske” definitivno se odlucujem za Cicariju kota Orljak visina cca 1000m, goli travnati vrh. Prema karti doljnji dio brda je u šumi, ali trebala bi biti planinarska staza, dapace i planinarska transverzala koja ide tim smjerom. U društvu sa Lukom ( 11 godina i buducim radioamaterom ) krenuo sam u nedjelju u 7 sati iz Mošcenicke drage prema Orljaku. Relacija asfaltnom cestom Mošcenicka Draga-Icici-Veprinac- Vela Ucka-Lupoglav-Lanišce (zalutali u Podgacama <ukazuje li to na nešto mislim si ja >)-Racja Vas prolazi bez problema.Vrijeme je oblacno i vrh Orljaka se nevidi. Po uputi iz planinarske knjige pozorno slijedimo prašnjavu cestu od Racje vasi prema Veprincu i pronalazimo putokaz prema spomeniku Lomskim žrtvama, ali ni putokaza ni markacije prema Orljaku nema ! Nigdje žive duše, ako ne brojimo zeca koji je pobjegao ispred nas. Za utjehu obilazimo spomenik i upisujemo se u spomen knjigu. Nasuprot odvojka za spomenik je neki put koji bi mogao ici prema Orljaku i jedino ostaje probati, a možda se kasnije i ukaže neki putokaz ili markacija. Pakovanje i pokret.Poslije 15 minuta hoda na putu nema ništa od traženog, a i pravac puta postao je sumnjiv. Sigurno je sigurno i idemo natrag. Ponovo sve natrag u auto i još polakše ( 5 km/h ) prema Racjoj vasi. Oko 800 m od odvojka za spomenik neka markacija na drvetu na sjevernoj strani ceste. Stajemo i Luka otkriva 2 m od ceste kamen obrastao travom na koje piše, jedva vidljivo, “ ORLJAK”i strelicu kretanja. Za vrijeme ovog dosadašnjeg vrludanja se razvedrilo i vidimo vrh Orljaka. Idemo ponovo probati. Sve na leda i slijedimo markaciju. Ima ih nekoliko i sve su slicnije crvenim gljivicama na kamenu. nego nekoj ozbiljnoj markaciji, kako se to uci i u djecjem vrticu. Ulaskom u šumu poslije nekih 200 m dolazimo do raskršca ( ili se to nama cini ). Širji put skrece lijevo i normalno idemo njime. Sada cak ni gljivica na kamenu nema, a kamoli markacije. Poslije 200m natrag i pokušavamo novi pravac. Uži put, slabo prohodan, zarastao i kao da njime nitko nije prolazio dugo vremena. Opet ista prica ali sad znamo da idemo samo 200m i opet natrag. Na svu srecu da je na “ raskršcu” bilo samo 3 odvojka , jer ni treci nije bio pravi. Vrijeme prolazi i odlucujemo posjet Orljaku ostaviti za neko bolje vrijeme. Ovo sve baš ne služi na cast planinarskim društvima koja se brinu za obilježavanje markacija!!! Ponovo sve u auto i prema Racjoj vasi. Od ovog odvojka za Orljak do Racje vasi ima oko 2,5km, daleko više od 500 m kako piše u vodicu. Niti te knjige nisu kao što su nekada bile ! Povratak istim putem i sada preostaje jedino “tajna “ lokacija. Naime, mislio sam ako bude veza išla sa Orljaka prema Slavniku i s obzirom da natjecanje traje do 18 sati mogao bi se QRB još povecati do napr. Vele Ucke ( JN75CH ). Sada to postaje osnovno rješenje ( a tamo smo mogli biti prije 4 sata ! ), jer smo se ni krivi ni dužni “ proslavili “ sa Orljakom. Bez problem u Veloj Ucki 3 metra od asfalta nalazimo UFB lokaciju sa koje se vidi Slavnik i na brzinu postavljam opremu. U mislima mi je “ ili ce sve raditi ili sve ide niz Ucku “. Gigija ( S51JN/p) sam brzo pronašao na 144,395 i pricekao dok sam stigao na red. Gigi nažalost opet treba tehniku nositi na jugoistocnu stranu zgrade, ali i opet pristaje na dodatni napor. Vrlo brzo javlja da je sve preneo, ali ja to nisam cuo jer sam zabunom “ uredno” slušao 1 MHz više od dogovorene frekvencije. Kada sam otkrio pogrešku Gigi je još na srecu bio tamo ( Gigi hvala na strpljenju ). Brzo sam cuo pisk na 24 GHz od Gigija. Zatim je slijedio CW “CQ de S51JN/p “ i onda najnapetije : pisk sa moje strane. Gigi ništa ne cuje ?! Ponovo pisk i onda Gigi javlja “ cujem, može i ostalo “ Cak je i Luka bio sretan, a za sebe da ne govorim. Kuca Gigi podatke za ctest. Frekvencija se seli, ali uspjevam primiti “ 519016-JN65XM “ odnosno poslati “ 599001 – JN75CH “. Na kraju obostrani R. Hura veza je pala. Sve naizgled jednostavno, kada tehnika radi, a ipak je QRB od 30,3 km . Nije loše ! Radi mehanickih improvizacija oko ucvršcivanja horna, sada se nije mogla ucvrstiti parabola. Tko zna kako bi bilo sa njom , no nešto treba ostaviti i za iduci puta. Kratke cestitke Gigiju, što je poslije 3 pokušaja ipak pala veza. Treca sreca ili ima veze ono iz Podgaca. Novi znak i nova zemlja na 24 GHz zaintrigirali su i stanice iz Italije za pokušaj. Prvi pokušaj sa Enricom I3DRE/IV3 lociranom blizu Mont Matajur 1643mnm JN66SE ( 110 km QTF 332° ) nije uspio. Zatim je došao Armando I3OPW lociran na Mont Cesen 1569mnm.JN65AW ( 182 km QTF 287° ) ali ni sa njim nije bilo srece.(Prema kasnijim INFO via UUD niti JN nisu uspjeli u tom trenutku sa njima održati veze.) Brzo smo sve spakirali i juriš u MD kako Luka i ja nebi ostali bez rucka. No, kao novim državnim rekorderima bilo nam je oprošteno zakašnjenje.

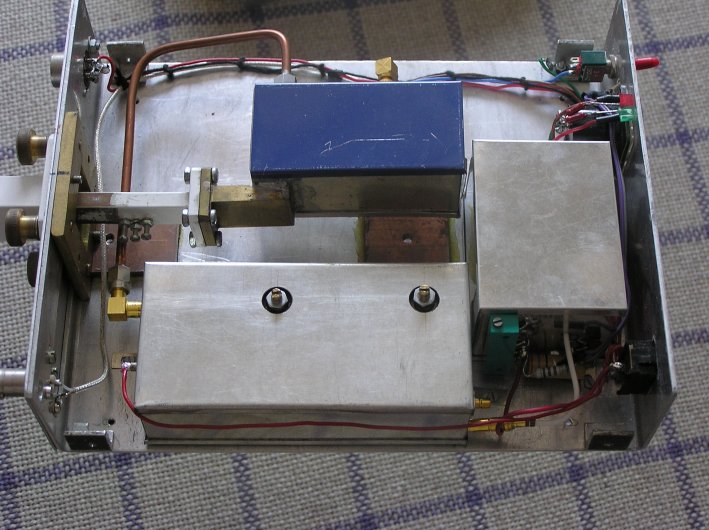

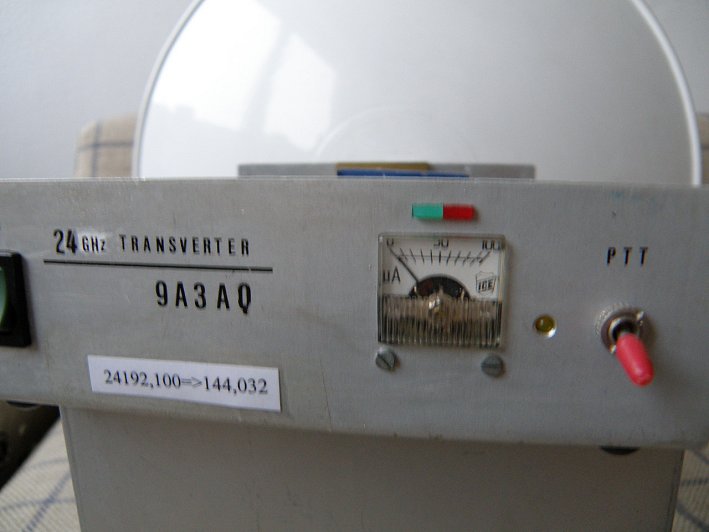

24GHz_trv front_1998	24GHz_trv kpl_1998	24GHz_trv kpl-2_1998

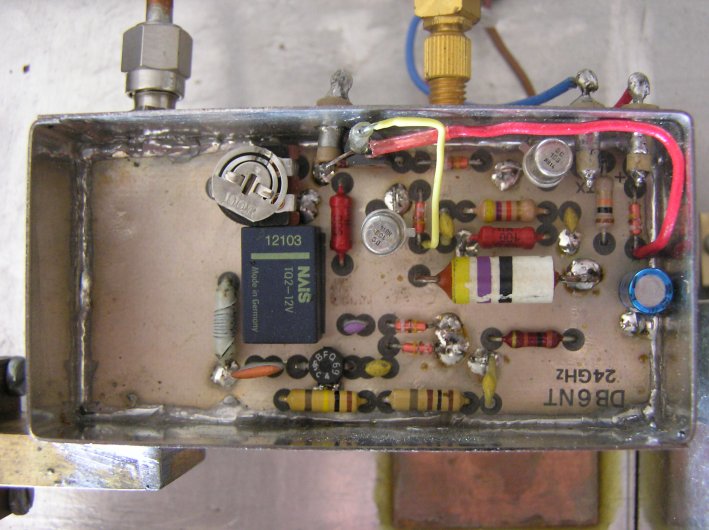

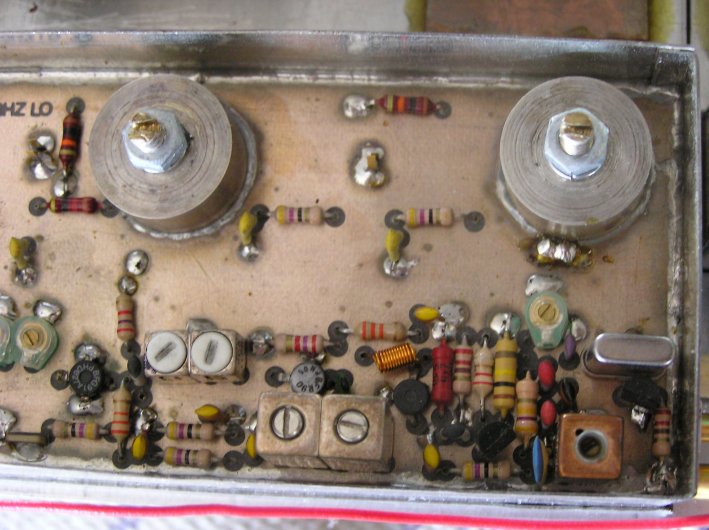

24GHz_trv_1998	24GHz_osc_1998	24GHz_LO_1998

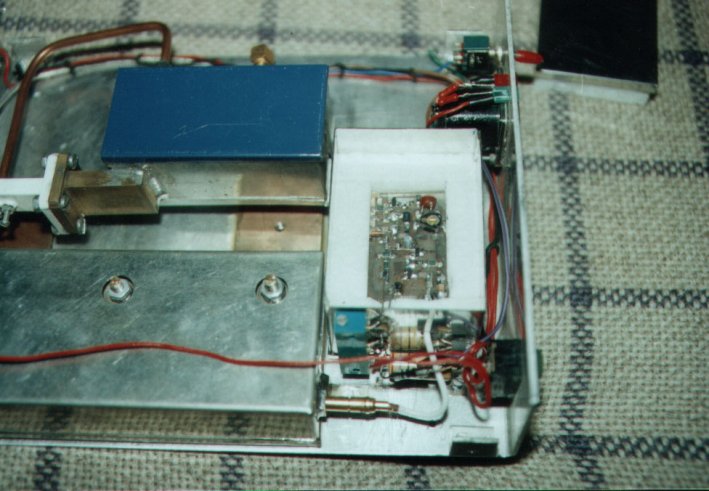

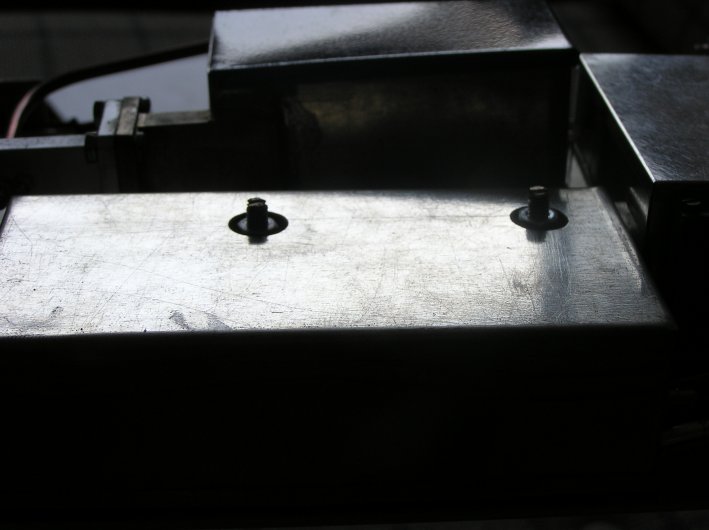

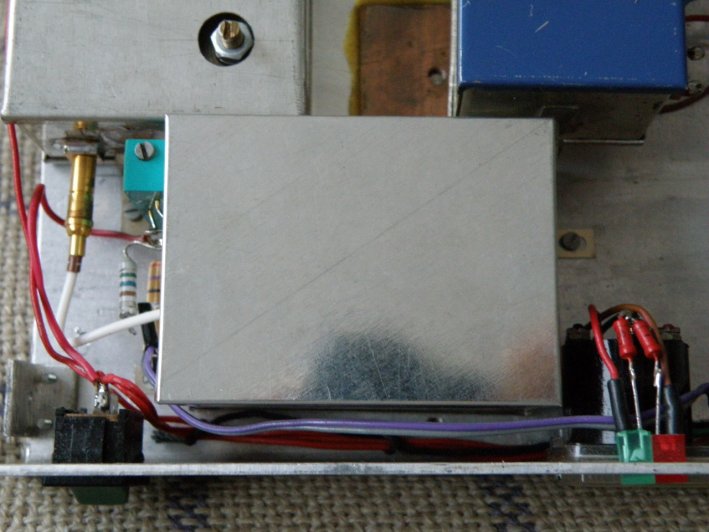

24GHz_LO vijci_1998	OCXOiolva_9a3aq-box_2000	OCXOi0lva_9a3aq-pot_2000

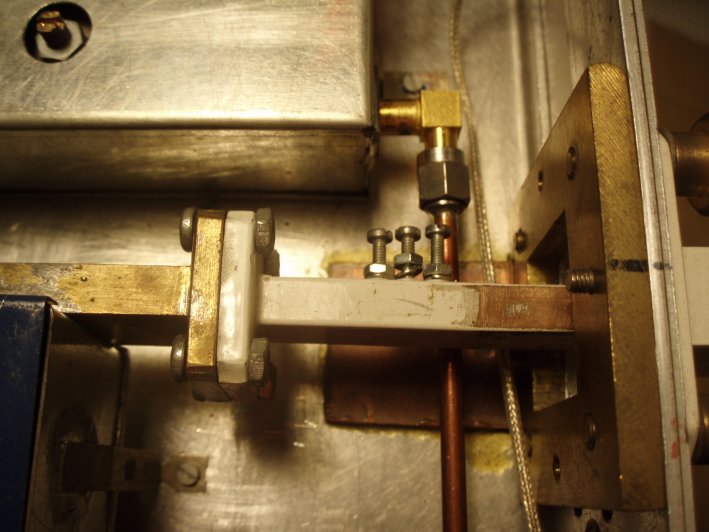

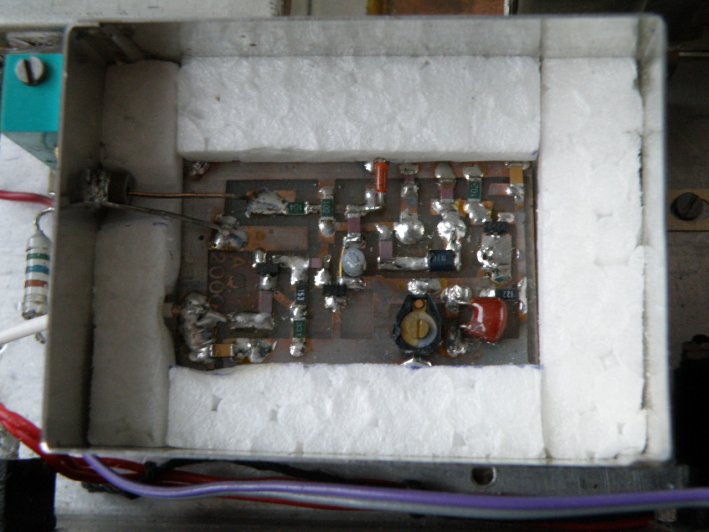

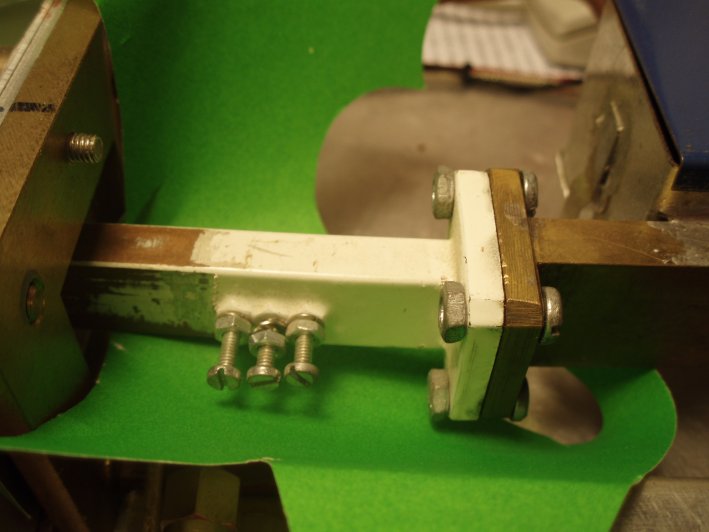

OCXOi0lva_9a3aq-osc_2000	24GHz_R220 FL-1_1998	24GHz_R220 FL-2_1998

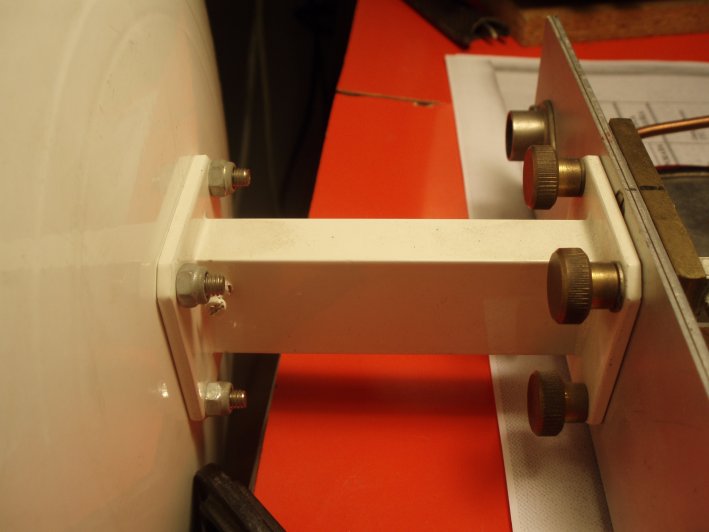

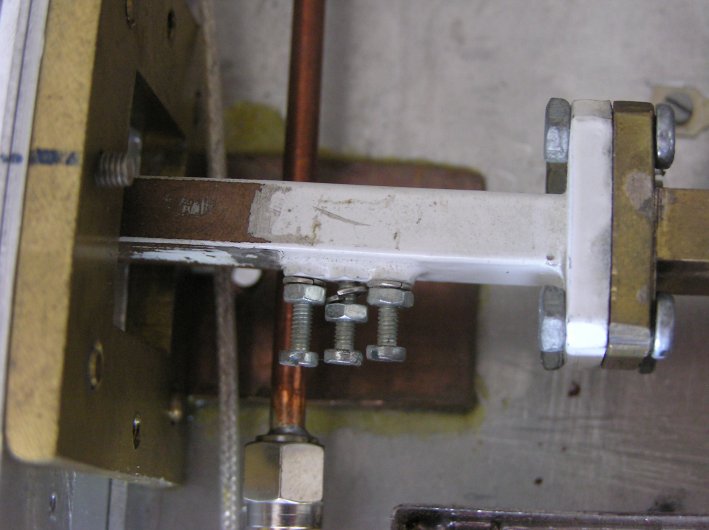

24GHz_R220 FL-3_1998	24GHz_držač ant_1998	24GHz_PROCOMdish24GHz_1994
24GHz_PROCOMdish24GHz-ilum_1994	24GHz_trv-testing_1999	24GHz_trv-key down_1999
24GHz_firstQSO1999-Pasjak	24GHz_firstQSO1999-qsl	24GHz_odxQSO1999_VelaUcka
24GHz_test sa s53mv_1999	24GHz eqv_1998
