Prva veza u 9A na 9 cm

22.4.2004. uspio sam uz pomoc S51ZO aktivirati nedavno u 9A dobiveni amaterski opseg 9 cm odnosno 3,4 GHz . Jože - S51ZO i ja smo održali vezu na ovom opsegu telegrafijom ( Jože zaboravio ponijeti mikrofon u želji da što prije odradi novu zemlju na novom bandu ..hi..) sa obostranim raportima 599 , a koristili smo slijedecu opemu :

-linearni transverter sa subharmonicnim miješanjem i pojacalom izl.nivoa +6 dBm , originalna štampana plocica DD9DU preracunata na obicni vitroplast (prema 9A3AQ)

-VF glava iz ZIF RTX 9cm( prema S53MV ) , koja se sastoji od predpojacala u 2 stupnja i lin.pojacala snage u 2 stupnja , izl.snaga +22 dBm , a preklapanje RX ulaza odnosno TX izlaza izvedeno bez koax relea diodom BAR81

-iluminator okrugli valovod sa l /4 radiatorom (prema DB6NT)

-parabolicni reflektor (loše kvalitete) promjera 60 cm ; f/d= 0,58 ; h=0,3 ; G =cca 20 dBd

-osnovni uredaj FT 290 R

-ZIF RTX 9cm (prema S53MV ) postavljen na antenskom stupu uz antenu, a frekvencija upravljana preko elektricne osovine ( ili selsina ) , izlazna snaga +25dBm

-iluminator okrugli valovod sa l /4 radiatorom (prema S53WW)

-parabolicni reflektor promjera 1m

Veza je održana izmedu Sljemena / JN75XV i Sela / JN86DR uz QRB od 96 km . Istovremeno je bio prisutan lokalni signal test beacona na 3400,228 MHz snage -10 dBm (prema 9A3AQ) sa identifikatorom sa AVR RISC mikrontrolerom ( prema 9A2YO ..TNX Julije ) i sa antenom log periodic 2,2-6 GHz ( prema WA5VJB ) , a culi su se i radio farovi S55ZMS – JN86 - 3400,090 MHz i HG3BSB - JN96CC - 3400,890 MHz . Kako je obecanje da ce mo dobiti novi 9 cm band bilo " dugotrajno " bilo je vremena i za preracunavanje stripova na jeftiniji materijal-podlogu. Simulacije su napravljene uz pomoc software "TX line" i "APPcad" , ali je konacnu rijec imao S53WW ( TNX Robi ). Tako je bilo moguce jeftino "izaci" na 9cm. U istom "škotskom" stilu odabrano je i subharmonicko miješanje i na prijemu i na odašiljanju , ali je to otvorilo problem nabavke mješackih dida BA481 koje se više ne proizvode. Uz pomoc medunarodnih veza i taj je problem ipak riješen…. Dobiveni nivo odašiljaca je niži za cca 3dB od originalnog od DD9DU na duroidu . Kako bi se podigla izlazna snaga i povecana osjetljivost prijemnika napravljena je VF glava . Kako mi je ovo bio prvi dodir sa ZIFovima probleme sam razrješavao iskustvima S57C i 9A2SB. Isplatilo se jer je tako otpao problem nabave koax relea… Sva VF podešavanja-mjerenja izvedena su korištenjem spektralnog analizatora ( opet samogradnja ) prema S53MV ( koji ide do 25 GHz ) a kontrolno mjerenje sa HP8592B. Takoder je iskorištena stara prime focus parabolicna antena iz doba WBFM na 3cm ( dobivena na poklon od 9A3AT , ali koja više lici na kvrgoloid, a ne na paraboloid.. TNX Milane..hi.. ). Dakle i tu postoji još rezerva za poboljšanje, pa ako netko ima laganu aluminijsku prime focus parabolu promjera cca 70cm "smije" se javiti autoru… TNX. Mehanicka izvedba rotacije antene na stalku djelo je 9A2NV…TNX Vlado. U "cheap" stilu za odredivanje-proracun smjera parabolicne antene korišten je stari PC SHARP 1500A proizveden davne 1982, kada se PC nije zvao personal computer nego POCKET computer…TNX OE3WTS & OE3FMB . Software je vlastiti proizvod i pisan je u SHARP basicu. Za malo veza na GHz dovoljno brzo i sasvim efikasno.

Sam transverter bio je gotov krajem 2003, dok je kompletiran uredaj sa transverterom 22.1.2004. i tada je otišao oficijelni zahtjev Zavodu za telekomunikacije za upis novog uredaja / banda u dozvolu. Za prvog korespodenta bilo je moguce odabrati samo HAM iz Slovenije , jer 9cm band nemaju ( nadam se za sada ) nemaju ni Austrijanci a ni Talijani. Poslije dobivanja dozvole , za vrijeme dogovaranja sa Jožetom ustanovljeno je da far S55ZMS ne radi i da nije preživio zimu. I Jožetov ZIF trebalo je prekontrolirati s obzirom na paucinu koja se tamo uhvatila od zadnje veze a i preko zime. Dogovor je pao za 21.3.2004. ali prvi pokušaj uspostave veze nije uspio. Jože je mene cuo 599 a ja popravljeni beacon S55ZMS, ali direktno nije išlo. Zašto, niti do danas nije nam jasno. Najlogicnije objašnjenje je da je tanki signal bio pokriven nekim od brojnih signala za vrijeme aktivnosti ostalih 2m natjecatelja a i brojnih splatera komercijalnih odašiljaca sa Sljemena. No sve smo " popravili " 22.4.2004. Sve u svemu kompletan hardware je jeftin ( vlastiti rad se i tako nikada ne racuna, pa se može pribrojiti zadovoljstvu samogradnje ). Obavljen je i tehnicki pregled i dobivena dozvola za rad i to su jedini direktni troškovi koje se nije moglo zaobici. Osnovna svrha kompletnog rješenja bila je i tako što lakše osvojiti novi opseg ( cetvrti po redu first 9A : 5,7GHz , 24 GHz , 447 THz i 3,4GHz ) . Daljnja tehnicka poboljšanja transvertera su moguca , ali ce biti opravdana tek poslije povecanja broja korisnika ovog opsega.

I ovo osvajanje novog " frekventnog brda" može se pribrojati radu konstruktorske sekcije Radio kluba Zagreb i kao moj obol proslavi 80 godišnjice našeg RKZ. Na svu srecu da još ima godišnjica i neosvojenih " brda i planina" , ali da je samo više slobodnog vremena.

Zagreb 23.04.2004. Zlatko - 9A3AQ

1-TRV 9cm_shema	2-LO 9cm_FL_proračun_2004	3-LO 9cm_shema_2004

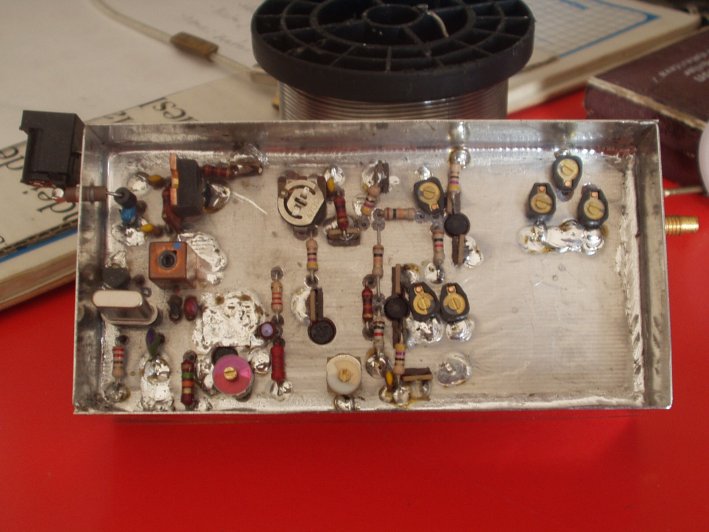

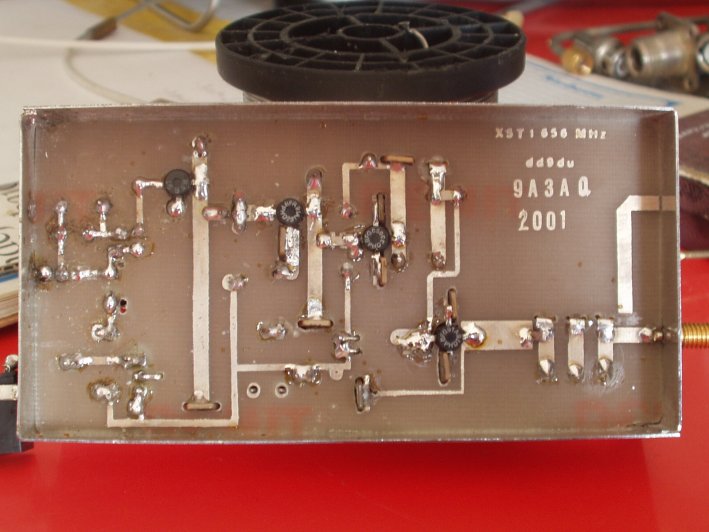

TRV 6+9cm_blok shema_2003	LO 1628_gore_2001	LO 1628_dole_2001

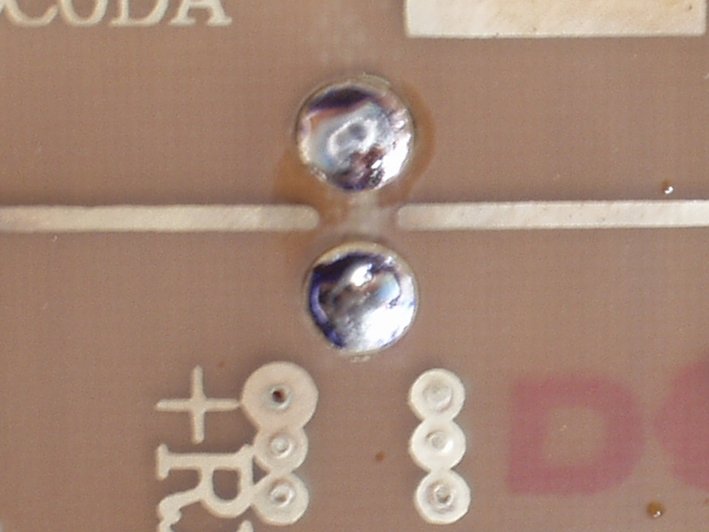

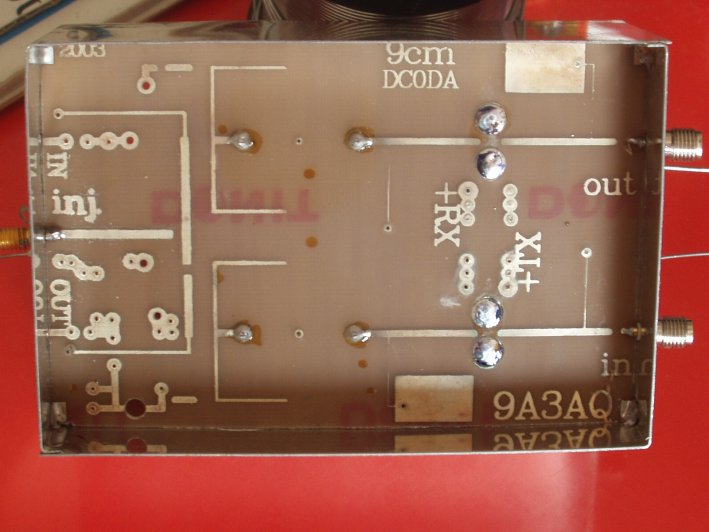

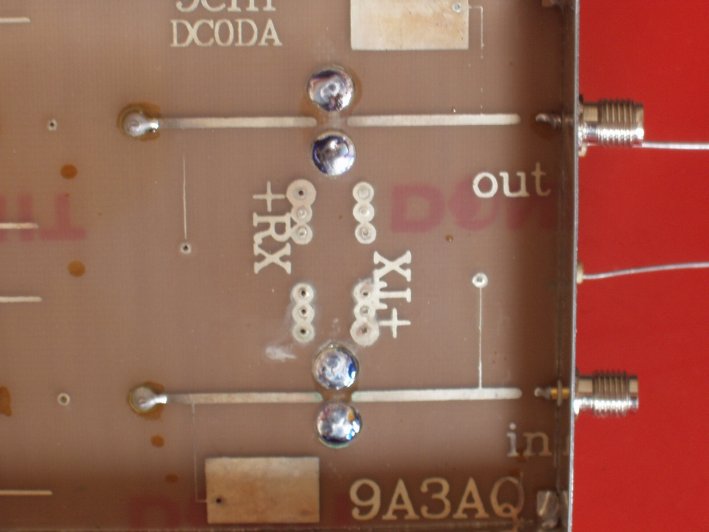

TRV 9cm_pcb dole1_2003	TRV 9cm_pcb dole2_2003	TRV 9cm_pcb dole3_2003

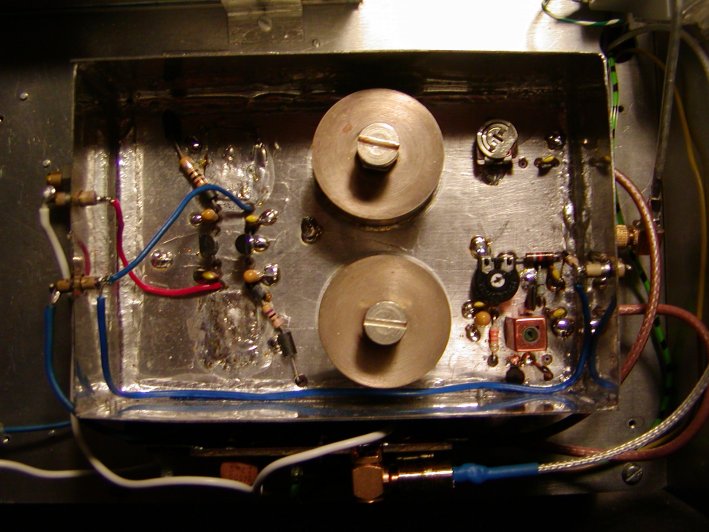

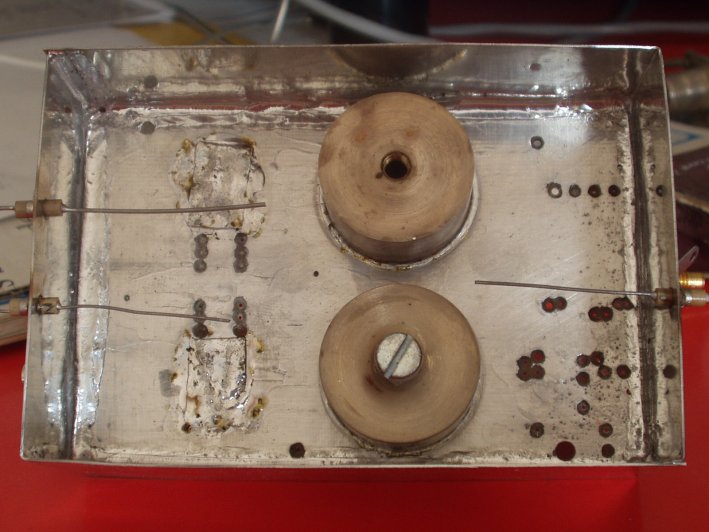

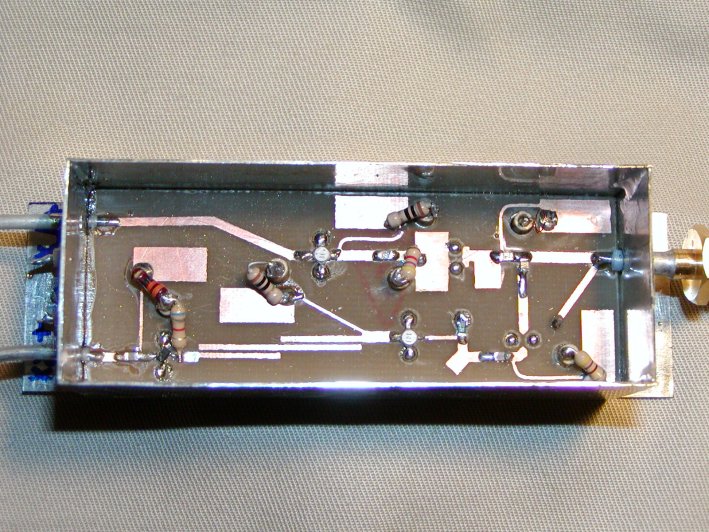

TRV 9cm_pcb gore1_2003	TRV 9cm_pcb gore2_2003	VF glava 9cm_gore1_2003

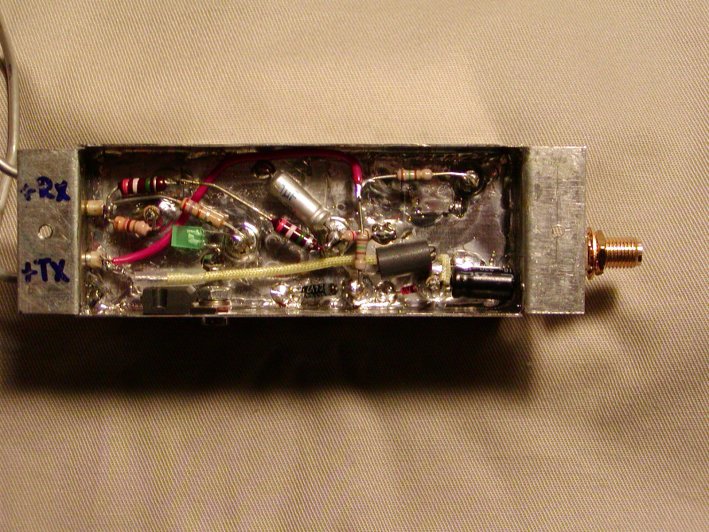

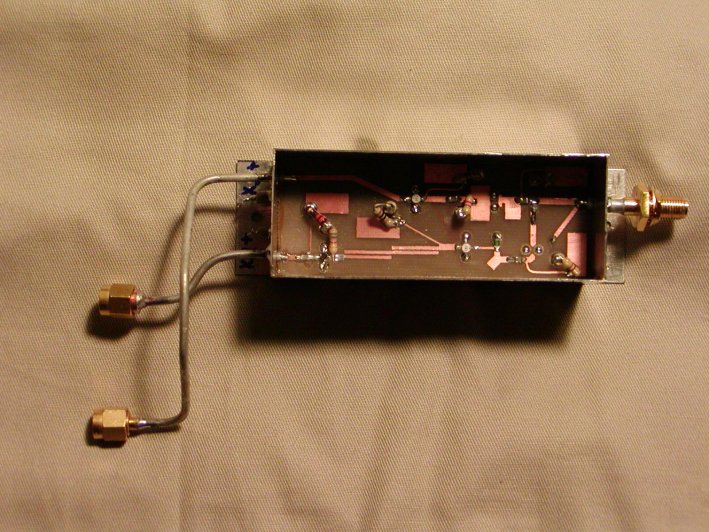

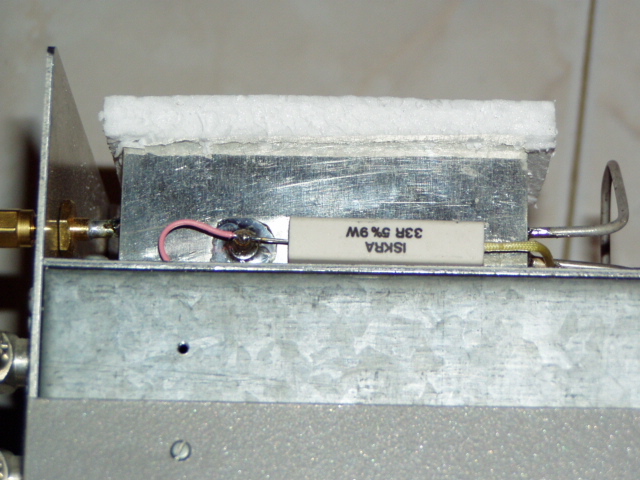

VF glava 9cm_dole1_2003	VF glava 9cm_gore2_2003	VF glava 9cm_zastotpor_2003

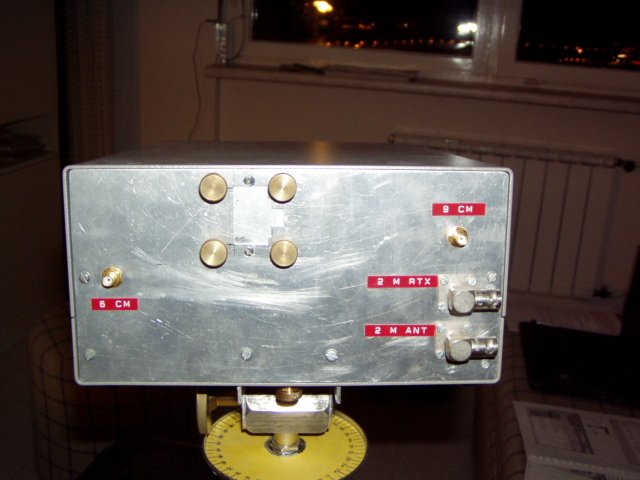

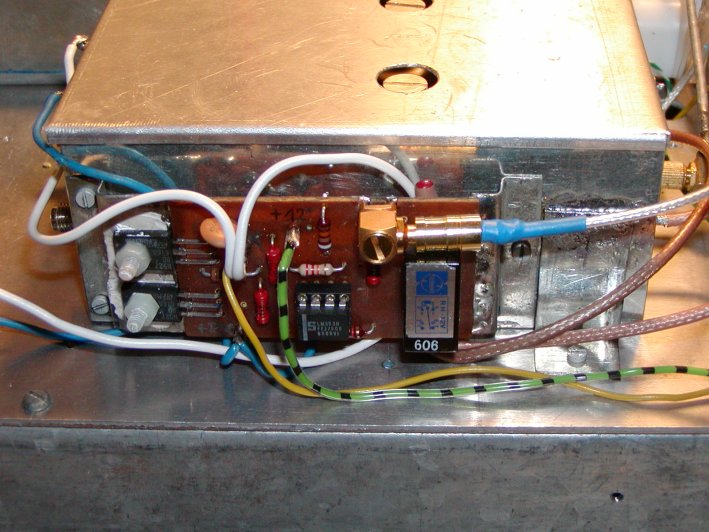

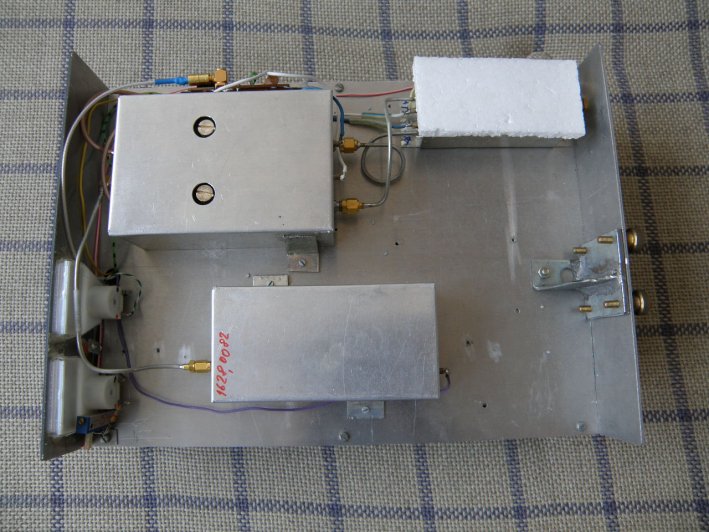

TRV 9cm_preklapanje_2003	9cm trv-kpl zatv_2003	TRV 9cm_kutija back_2003

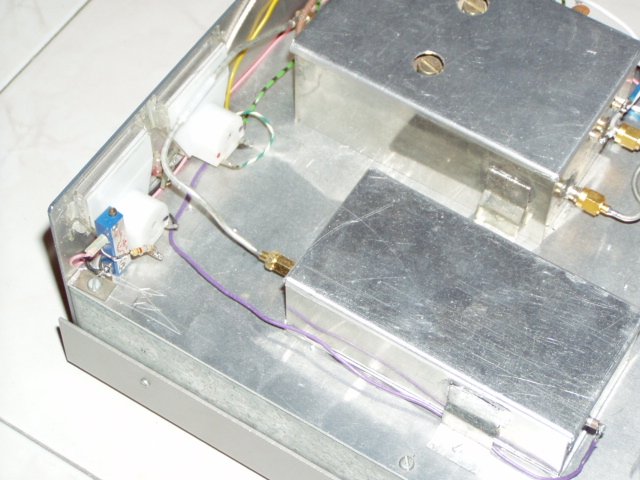

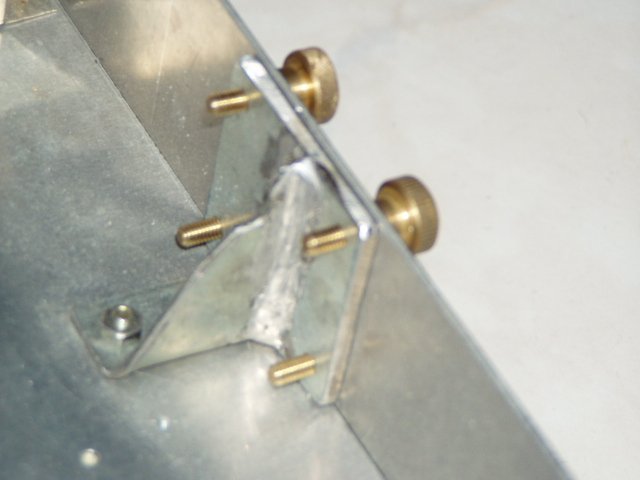

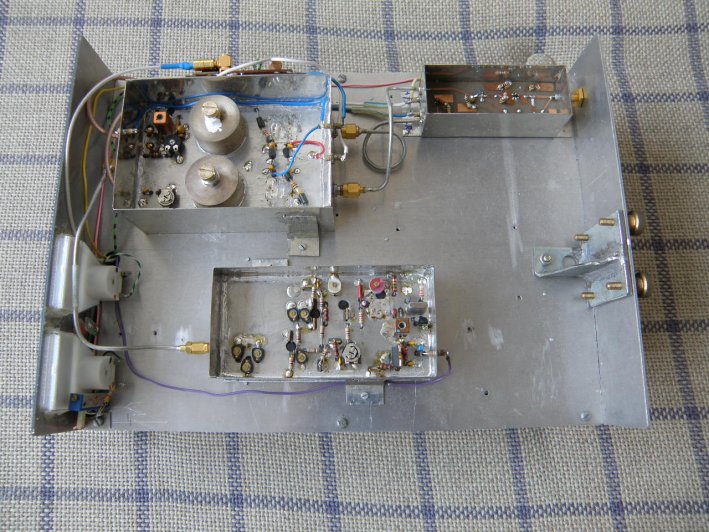

9cm trv-kpl otv_2003	TRV 9cm_kutija ant fix_2003	TRV 9cm_kutija instr_2003

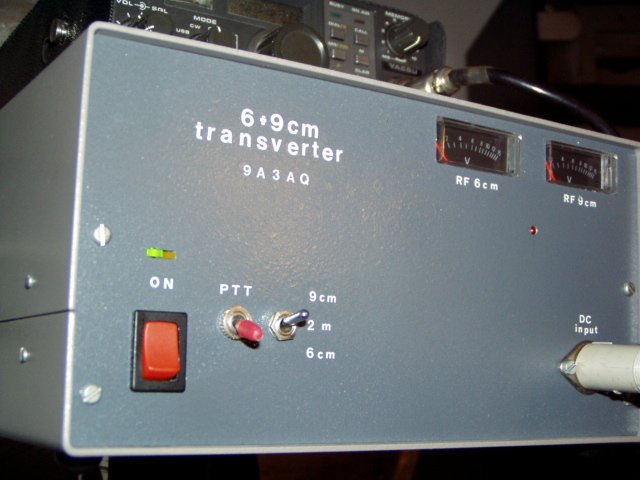

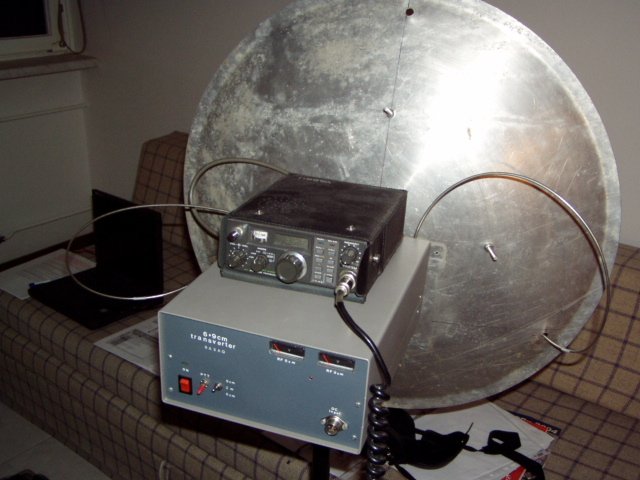

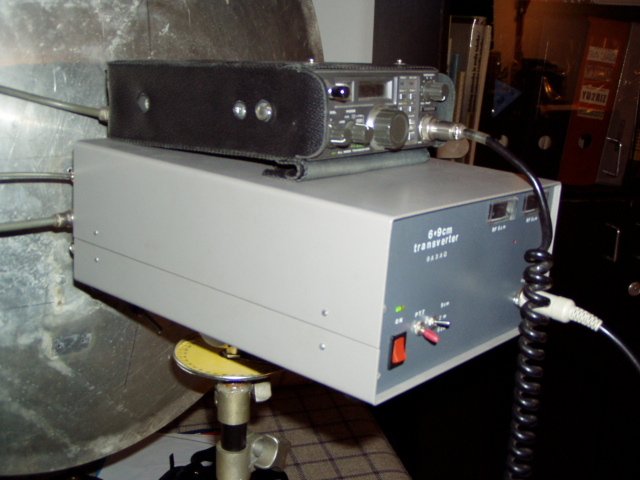

TRV 9cm-2_2003	TRV 9cm-5_2003	TRV 9cm-1_2003

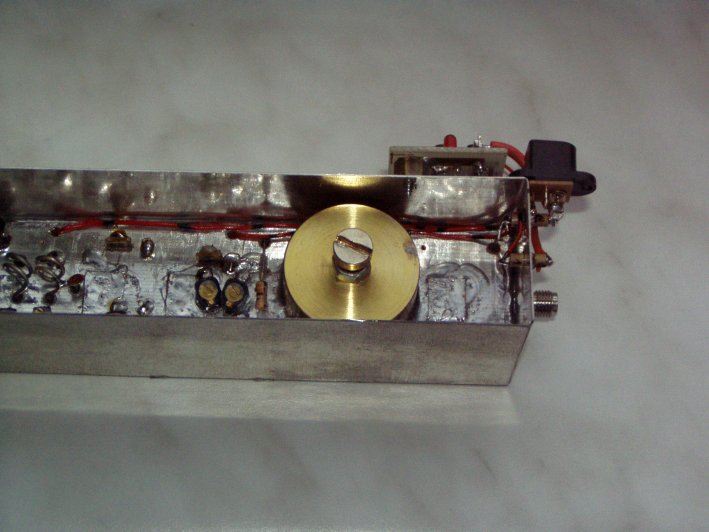

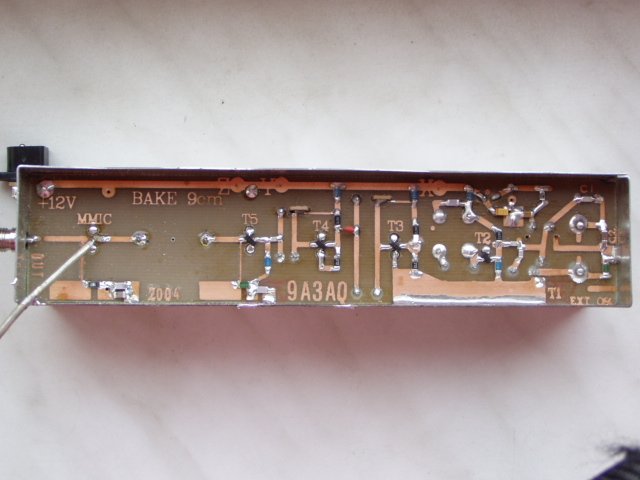

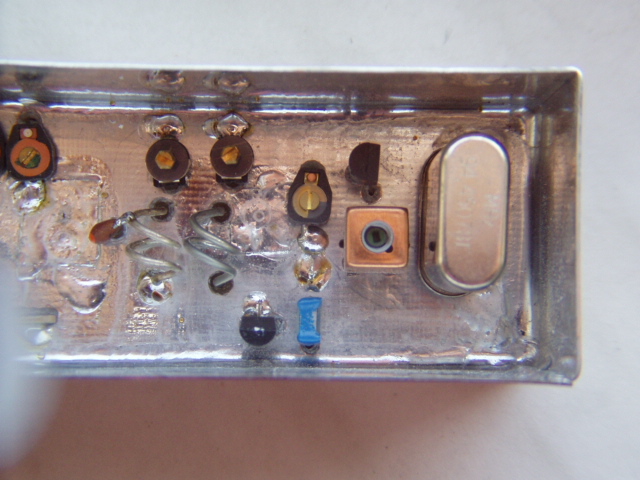

BAKE 9cm_gore1_2004	BAKE 9cm_gore2_2004	BAKE 9cm_dole_2004

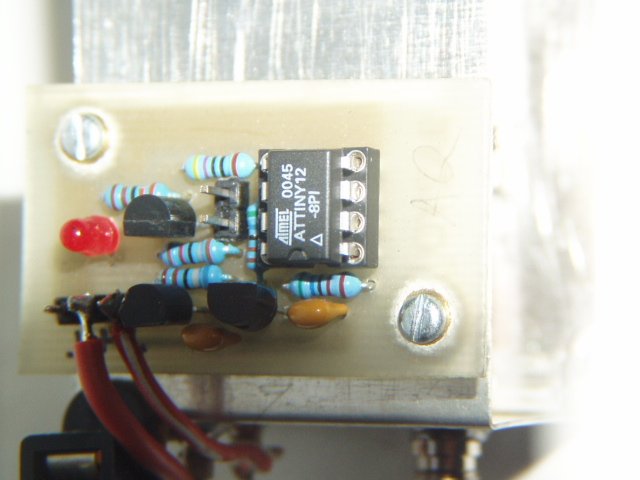

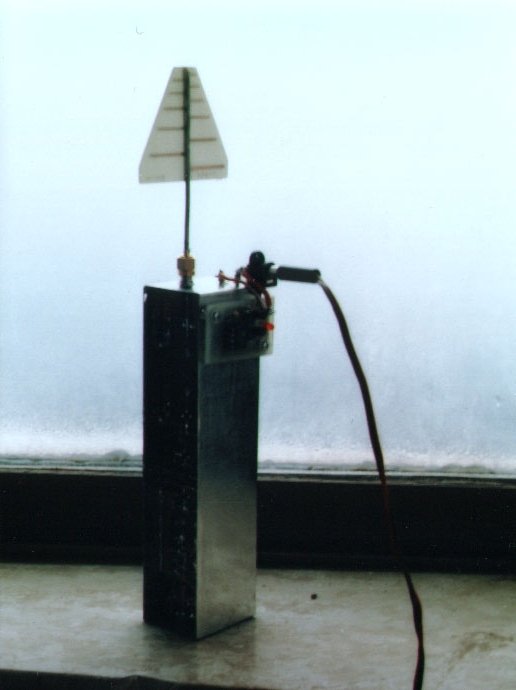

BAKE 9cm_AVRidentikator_2004	BAKE 9cm+PCB ant_2004
